世界中で活躍する熱交換器業界の旅

発電：世界に効率的にエネルギーを供給する

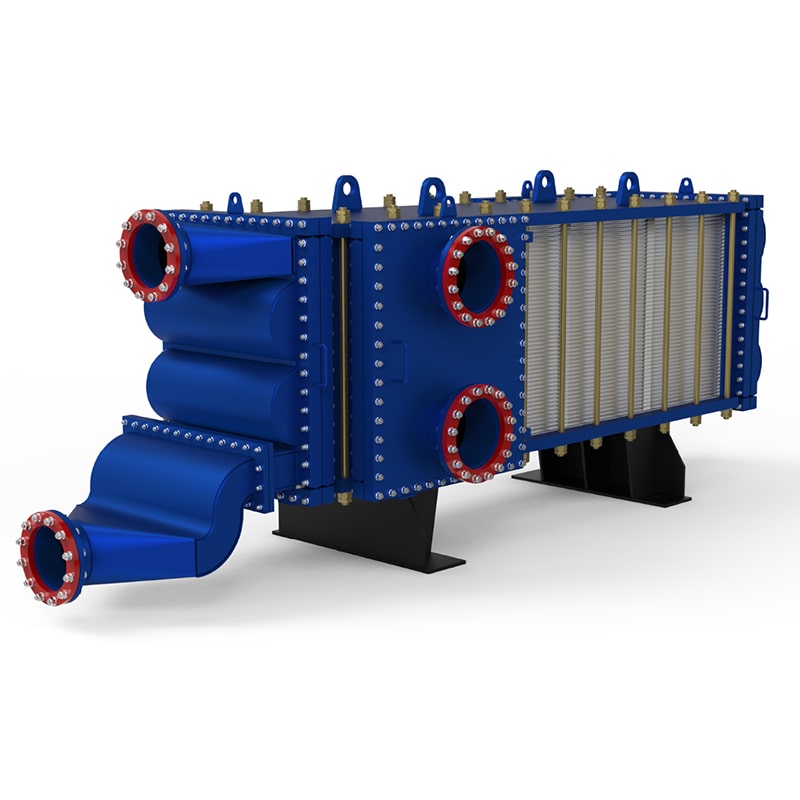

_Wide Gap Welded Plate Heat Exchanger-min_1.jpg

発電業界は、熱効率を最大化し、運用の信頼性を確保するために、熱交換器に大きく依存しています。これらの装置は、従来型電源と再生可能エネルギー電源の両方において、熱エネルギーを電力に変換する上で不可欠な役割を果たしています。

従来型発電所と原子力発電所

従来の化石燃料発電所や原子力発電所では、熱交換器が重要な役割を果たしています。大型の凝縮器はタービンからの高圧蒸気を冷却し、液体の水に戻して再利用します。このプロセスにより真空状態が作られ、タービン効率が最大限に高まります。給水加熱器と呼ばれる他の熱交換器は、残留熱を利用して給水をボイラーに戻す前に予熱します。このサイクルにより、蒸気生成に必要な燃料が大幅に削減され、発電所全体の出力と経済性が向上します。

再生可能エネルギーシステム

再生可能エネルギーシステムも、高度な熱交換器技術に依存しています。集光型太陽光発電（CSP）プラントでは、シェルアンドチューブ式熱交換器によって加熱された流体から水へのエネルギー伝達が行われ、タービンを駆動するために必要な蒸気が生成されます。地熱発電には、腐食性流体や温度変動など、特有の課題があります。

最新のプレート式熱交換器これらの問題は、革新的な設計によって解決されます。チタンなどの耐腐食性材料を使用し、コンパクトなレイアウトにより設置を簡素化しながら、太陽熱集熱器や地熱塩水からの熱回収を最大限に高めます。

これらの進歩は、再生可能エネルギーを効率的に活用するために不可欠です。主なイノベーションは以下の点に焦点を当てています。

·迅速な対応：プレート熱交換器は、太陽光発電や風力発電でよく見られる変動負荷に素早く適応します。

·耐汚染性:特殊なプレート形状により、蓄積が最小限に抑えられ、メンテナンスのダウンタイムが短縮されます。

·コンパクトなフットプリント:小規模な設計は、既存の施設を改修し、土地利用を最小限に抑えるのに最適です。

石油・ガス：上流から下流まで燃料供給事業

石油・ガス業界は、世界で最も厳しい条件下で操業しています。熱交換器これらの課題に対処するために、信頼性の高い熱性能を提供します。極度の温度、高圧、腐食性流体に耐えられるように設計されており、抽出から精製まで、不可欠な存在となっています。

上流および中流アプリケーション

上流工程では、熱交換器が安全性と効率性を確保します。シェルアンドチューブ式は、圧力と温度に対する耐性が高いため、一般的に使用されています。シェルアンドチューブ式熱交換器は、いくつかの重要な機能を果たします。

·初期分離の前に原油を予熱します。

·圧縮天然ガスを冷却して貯蔵または輸送します。

·精製中に炭化水素蒸気を凝縮します。

·高温プロセスストリームからの廃熱の回収。

ミッドストリームプロセス、特に液化天然ガス（LNG）生産では、特殊な極低温熱交換器が不可欠です。液化技術の種類によって、天然ガスを-162℃（-260°F）まで冷却するために、特定のタイプの熱交換器が使用されます。

下流の精製プロセス

下流の製油所では、エネルギー効率を高めるために熱交換器を広く活用しています。最も重要な用途は予熱トレインです。ここでは、熱交換器のネットワークが、蒸留塔から排出される高温の製品ストリームから、入ってくる低温の原油へと熱エネルギーを伝達します。このプロセスにより、原油は炉に入る前に約280℃（536°F）まで予熱されます。この予熱工程により、炉の熱負荷が大幅に軽減され、燃料消費量と運用コストが削減されます。

HVACと冷凍：気候制御のバックボーン

熱交換器HVACおよび冷凍業界において不可欠なコンポーネントです。住宅の快適性から産業規模の冷却まで、現代生活に不可欠な空調制御を実現します。これらのデバイスは、暖房サイクルと冷房サイクルの両方の基礎となる効率的な熱伝達を可能にします。

商業および住宅システム

商業ビルや住宅では、熱交換器がエネルギー効率の向上に貢献しています。最新の商業システムでは、熱回収換気装置（HRV）とエネルギー回収換気装置（ERV）が使用され、暖房負荷と冷房負荷を軽減しています。これらのシステムは、排気から熱エネルギーを回収することで、厳しい効率基準を満たしています。

商用回復型人工呼吸器の最低効率基準| システムタイプ | 最小顕熱回収効率 | 最小総回収効率 | | :--- | :--- | :--- | | HRV | 85% | N/A | | ERV | 75% | 80% |

住宅用ユニットにも高度な設計の恩恵がもたらされています。例えば、マイクロチャネル熱交換器は、内部に微細なチャネルを持つ扁平管を使用しています。この設計により、熱伝達面積が飛躍的に増加し、よりコンパクトでエネルギー効率の高いエアコンユニットを実現できます。

産業用冷凍・コールドチェーン物流

産業用冷凍システムは、大規模な冷却のために堅牢な熱交換器に依存しています。アンモニアベースのシステムを使用する施設では、熱交換器がいくつかの重要な機能を担っています。

·凝縮高圧アンモニア蒸気を液体に戻します。

·蒸発熱を吸収して冷却する液体アンモニア。

・回復廃熱を利用してシステム全体の効率を向上させます。

この技術は、食品や医薬品といった温度に敏感な製品を保護するコールドチェーンにも不可欠です。熱交換器は、加工、保管、輸送中の正確な温度管理を保証します。これにより、製品の品質と安全性が維持され、腐敗を防ぎ、医薬品の有効性を維持します。

化学処理：精密温度制御

化学業界では、精密な温度制御が求められます。この制御により、操業の安全性、プロセス効率、そして高い製品品質が確保されます。熱交換器は、複雑な化学生産環境における熱エネルギー管理に用いられる主要な技術です。これにより、オペレーターは反応温度を狭い最適な範囲内に維持することができます。

化学合成と反応管理

多くの化学反応は発熱反応（熱を放出）または吸熱反応（熱を吸収）のいずれかです。これらの熱変化を管理することは非常に重要です。プレート式熱交換器この精度を実現するのは、薄い波形プレートが大きな表面積を生み出し、迅速な熱伝達を可能にします。発熱反応の場合、この効率性により余分な熱が素早く除去され、危険な温度上昇や熱暴走を防ぎます。吸熱反応の場合、プロセスを維持するための安定したエネルギー供給を保証します。

化学合成では、しばしば腐食性の高い物質が用いられます。熱交換器は、漏れを防ぎ、長寿命を確保するために、こうした過酷な条件に耐えなければなりません。エンジニアは、こうした過酷な環境に耐えられるよう、特殊な材料を選択します。一般的な選択肢としては、以下のようなものがあります。

·ハステロイ®、チタン、ジルコニウムなどの高性能合金

·炭化ケイ素（SiC）などの先進セラミックス

·含浸グラファイト（DIABON®）やPTFE（POLYFLURON®）などの処理済み材料

·エポキシ樹脂や特殊ポリウレタンなどの保護コーティング

溶剤回収と廃熱利用

熱交換器は、化学プロセスの持続可能性と費用対効果を高める上で重要な役割を果たします。重要な用途の一つが溶媒回収です。このプロセスでは、熱交換器が高温の溶媒蒸気を冷却し、凝縮して液体に戻します。これにより、貴重な溶媒を回収・再利用することができ、原材料コストと環境への排出量を削減できます。

このプロセスは、廃熱利用の機会も提供します。溶媒凝縮中に回収された熱エネルギーは廃棄されることなく、プラント内の他の部分に伝達されます。回収された熱は、原材料の予熱や他のプロセスへのエネルギー供給に利用されます。

この二重機能アプローチにより、運用コストが大幅に削減されます。また、廃棄物とエネルギー消費を最小限に抑えることで、持続可能性の目標達成をサポートします。

食品・飲料：安全と品質の維持

食品・飲料業界では、製品の安全性を確保し、一貫した品質を維持するために熱交換器が使用されています。これらの装置は、低温殺菌から醸造に至るまでのプロセスに必要な精密な熱制御を提供し、消費者の安全を守り、食品や飲料の官能特性を維持します。

低温殺菌および滅菌プロセス

熱交換器は低温殺菌において中心的な役割を果たします。このプロセスでは、製品を一定時間、特定の温度で加熱することで有害な微生物を除去します。プレート式熱交換器特に牛乳のような液体の場合、この作業には非常に効果的です。方法によって、達成できる保存期間も異なります。

低温殺菌法	温度	時間
高温短時間（HTST）	少なくとも72℃（161°F）	15秒
超高温（UHT）	137°C（279°F）	4秒

果肉入りジュースなど、粘度の高い飲料や粒子の多い飲料には、管状熱交換器が最適です。管状熱交換器の設計により、詰まりを防ぎ、スムーズな製品の流れを確保します。これにより、製品の食感を損なうことなく、均一な加熱と効率的な殺菌が可能になります。

醸造および生産ラインアプリケーション

醸造において、熱交換器は重要な温度制御機能を担っています。煮沸後、醸造者は熱交換器を用いて高温の麦汁を急速に冷却します。この急速冷却により麦汁は発酵の準備を整え、不要な細菌の増殖を防ぎます。発酵中は、グリコールチラーに接続されたシェル＆チューブ式熱交換器が一定の温度を維持します。この制御は、酵母の最適なパフォーマンスと予測可能な風味プロファイルを実現するために不可欠です。

飲料製造ラインでは、加熱と冷却のニーズに対応するために、さまざまな種類の熱交換器が使用されています。それぞれのタイプは特定の目的を果たします。

·プレート式熱交換器低温殺菌および一般的な冷却に使用されます。

·管状熱交換器粘性のある液体や固体を含む液体を取り扱います。

·シェルアンドチューブ熱交換器大量処理アプリケーションでも信頼性があります。

この汎用性により、熱交換器は安全で高品質の飲料を作るために不可欠なものとなっています。

熱交換器業界の概要

熱交換器熱交換器は輸送部門において極めて重要な役割を果たします。陸上、空中、そして海上における車両の重要な熱管理を担っています。自動車、航空宇宙、海洋の各分野は、それぞれ独自の運用要件を持つ主要な熱交換器産業です。

自動車および航空宇宙アプリケーション

自動車業界では、熱交換器は性能と快適性の向上に不可欠です。ラジエーターはエンジンオイルを冷却することで過熱を防ぎ、効率を向上させます。車内空調では、熱交換器が熱エネルギーを空気の加熱または冷却に伝達し、乗員の快適性を確保します。このシステムは以下のように機能します。

·熱いエンジン冷却液または冷たい冷媒をユニット内で循環させます。

·熱交換器の表面に空気を吹き付けて熱を伝達します。

・調整された空気を車内に分配します。

航空宇宙用途では、軽量で高効率なソリューションが求められます。最新のマイクロチューブ熱交換器は、旧設計に比べて重要な航空電子機器の冷却において優れた性能を発揮します。また、乗客の安全と快適性を確保するために客室内の空気を冷却・除湿する環境制御システムの温度管理にも役立ちます。

海洋および造船システム

海洋環境は熱機器にとって極めて厳しい条件を伴います。熱交換器は船舶の主機関を冷却し、出力を向上させて燃料消費量を削減します。また、HVAC（暖房換気空調）や冷蔵などの補助システムの温度を調節します。しかし、海洋環境は過酷です。

海水は容赦なく材料を腐食させ、海洋生物はバイオファウリングを引き起こします。この堆積物は通路を詰まらせ、熱効率を著しく低下させます。

オペレーターはいくつかの永続的な問題に直面しています。

腐食: 継続的に海水にさらされると金属部品が劣化します。
生物付着藻類やフジツボが表面に蓄積し、熱伝達を妨げます。
スケーリング: ユニット内部に鉱物の堆積物が形成され、流量と効率が低下します。

これらの要因により、海洋用途の熱交換器業界では堅牢な設計と材料の選択が重要になります。

2025年の熱交換器の新たなフロンティア

熱交換器技術は、高成長分野への進出を進めています。これらの新たな用途は、エネルギー消費、持続可能性、そして先進的な製造業における現代の課題に対処しています。この技術の適応性は、データセンター、グリーン水素、そして電気自動車におけるイノベーションを推進しています。

高密度データセンターの冷却

高密度データセンターは膨大な量の廃熱を排出します。熱交換器は、この熱エネルギーを回収して再利用します。このプロセスは熱回収と呼ばれています。これらのシステムは、熱を環境に放出するのではなく、他の施設のニーズに再利用します。このアプローチにより、エネルギー消費量が大幅に削減され、温室効果ガスの排出量も削減されます。

大容量の熱回収熱交換器は、データセンターの冷却ループから施設内のプロセス温水ループへとエネルギーを伝達します。この温水は、オフィスの暖房、空調設備、さらには融雪システムにもエネルギーを供給します。

グリーン水素の製造と貯蔵

グリーン水素の製造は電気分解に依存しており、このプロセスでは大量の余剰熱が発生します。高効率熱交換器は、この温度管理に不可欠です。高効率熱交換器は電解槽スタックを冷却することで、最適な性能を維持し、機器の寿命を延ばします。この効率的な冷却は、いくつかの重要なメリットをもたらします。

·電気分解の効率を最大化し、水素出力を増加します。

·生産プロセスに必要な総エネルギーを削減します。

·最適化されたエネルギー回収により運用コストを削減します。

·高圧、腐食性環境でも長寿命を保証します。

EVバッテリーの熱管理

電気自動車（EV）のバッテリーは、安全性と長寿命を確保するために、精密な温度制御が不可欠です。高度な熱交換器は、EVバッテリーの熱管理システムに不可欠なコンポーネントです。液冷システムでは、熱交換器を用いてバッテリーを理想的な温度範囲に維持します。これにより、性能低下を防ぎ、熱暴走を防ぎます。最新の設計では、堆積物の蓄積を軽減し、腐食を防ぐ特別な特性も取り入れられており、バッテリーパックの性能と寿命がさらに向上しています。

熱交換器は現代産業の基盤であり、効率性の向上とイノベーションの実現に貢献しています。その影響は、既存産業だけでなく新興産業にも顕著に表れています。

·電力、石油・ガス、HVAC などの基幹産業では依然として不可欠な存在です。

·この技術の役割は、データセンターや電気自動車などの高成長分野に拡大しています。

· 2025 年の持続可能性目標を達成するには、サービス提供対象となるすべての熱交換器業界における進歩が中心となります。

よくある質問

熱交換器にとって最も重要な産業は何ですか?

発電、石油・ガス、空調設備が主要セクターです。熱交換器サービス提供対象となる業界は、コアプロセスにおける運用効率、安全性、エネルギー回収のためにこのテクノロジーに依存しています。

新しい技術にとって熱交換器が重要なのはなぜですか?

これらは、高成長分野に不可欠な熱管理を提供します。これには、データセンターの冷却、グリーン水素の製造、EVバッテリーの温度管理による性能と安全性の確保などが含まれます。

熱交換器の材料はどのように選択されるのでしょうか?

エンジニアはアプリケーションの要求に基づいて材料を選択します。耐久性と最適な性能を保証するための重要な要素には、動作温度、システム圧力、流体の腐食性などがあります。
