溶接プレート熱交換器の利点

産業プロセスの世界では、効率的な熱管理は単に有益であるだけでなく、基本的です。熱交換器は、流体間の熱エネルギーの制御された伝達を容易にする重要なコンポーネントです。様々なデザインが存在するが、溶接式熱交換器 (WHE)従来のガスケット技術の限界を克服するために設計されたユニークな堅牢なソリューションですこれらのユニットは、従来のガスケット設計の限界を超越し、要求の厳しい高圧、高温、および攻撃的な媒体アプリケーション向けに堅牢性と動作能力を向上させます。ユニークな構造と利点を理解することは、最適な熱性能と長期的な信頼性を求める産業にとって重要です。

溶接プレート熱交換器とは何ですか ？

熱交換器は、異なる温度で 2 つの流体間の熱流を混合させずに促進する原理で動作します。従来のガスケット付きプレート熱交換器は、フレーム内でクランプされた弾性ガスケットによって密封された一連の段ボールプレートを使用してこれを実現します。ガスケットは、多くの任務に非常に効率的で汎用性がありますが、特に温度、圧力、化学的適合性に関して本質的に制限があります。

ザ溶接板熱交換器 一次熱伝達領域のプレート間ガスケットの必要性を排除することで、このコンセプトを根本的に再設計しました。代わりに、薄い特殊な段ボール金属板は、高度な溶接技術、通常はレーザー溶接またはプラズマ溶接を使用して接合されます。これにより、一連の密閉チャネルが作成されます。1 つの流体は溶接されたチャネルを通って流れ、 2 番目の流体はこれらの溶接ペアの間に形成されたチャネルを通過し、しばしば二次流体および動作条件と互換性のある耐久性ガスケットによって周縁で密封される。この構造は、 WPHE に構造的完全性と回復力を大幅に高めます。

構造 · 材料 · 熱効率

溶接 phe の製造には精密エンジニアリングが含まれます。通常、ステンレス鋼のような高級材料から作られる段ボール版 （ 例 ：304 、 316 L ） 、チタン、ニッケル合金 （ ヘステロイなど ） 、その他の耐食性金属は、丁寧に積み重ねられています。波紋パターンは恣意的ではなく、流体の流れに乱流を誘導するように慎重に設計されています。この乱流はプレート表面近くの境界層を破壊し、熱伝達係数を劇的に増加させ、したがって、より平滑な流動プロファイルと比較してユニットの全体的な熱効率を増加させます。

プレートペアは、端に沿って溶接して永久的に結合され、堅牢なプレートパックを作成します。このパックは通常、固定式および可動式圧力プレート、締め付けボルト、支持カラムで構成される頑丈なフレーム構造内に収容されます。溶接プロセスは、漏れが許容できない揮発性、有毒性、または高付加価値の流体を取り扱う際に不可欠な高度な気密性を保証します。

ほとんどの完全溶接熱交換器は、逆電流の原理に基づいて動作します。熱い流体と冷たい流体は、それぞれのチャネルを通って反対方向に流れる。この配置により、熱伝達表面の全長に沿った平均温度差が最大化され、可能な限り最も効率的な熱交換が可能になり、 2 つの流体間の温度接近が可能です。

溶接施工の魅力的な利点

ガスケットを溶接部に置き換えることで、多くのメリットがもたらされ、運用範囲が大幅に拡大されます。

1.優れた耐圧性と耐温性 ： これはおそらく最も重要な利点です。エラストマーガスケットによる制約がなければ、 WPHE は従来のガスケットが故障するかなり高い圧力と温度で信頼性のある動作を行うことができます。そのため、蒸気用途、熱油システム、高圧化学反応に最適です。

2.安全性と漏れ防止の強化 ： 溶接シームは、ガスケット付きユニットに比べて漏れ経路の可能性を大幅に削減します。これは、危険性、可燃性、または環境に敏感な流体を扱うアプリケーションで最重要です。

3.コンパクトフットプリント：ガスケット付きの WPHE と同様に、 WPHE は、比較的小さな容積とフットプリントで高い熱伝達率を提供し、特に同等の任務の従来のシェルとチューブ交換器と比較します。貴重なプラントスペースを節約します。

4.堅牢性と疲労耐性の向上 ： 剛性で溶接された構造は、圧力および温度サイクリングに対する優れた耐性を提供し、要求の厳しい運転スケジュールにおけるユニットの寿命と信頼性を向上させます。

5.アグレッシブメディアへの適合性 ：適切な溶接プレート材料 （ チタンやハステロイなど ） を選択することで、 WPHEs は標準ガスケット材料を急速に劣化する腐食性の高い流体を処理できます。

6.汚れの可能性の低減 （ 特定の設計 ） ： すべての熱交換器は汚れが発生する可能性がありますが、特定の WPHE 設計、特にワイドギャップ型は、狭いチャネルを持つ標準 PHE よりも懸濁固体、繊維、または粘度の高い流体を効果的に処理するように設計されています。

これらの本質的な利点は、特定の産業課題に合わせたさまざまな特殊設計に役立ちます。2 つの顕著なタイプを探りましょう ：

溶接プレート熱交換器の異なる種類

多様なアプリケーションがカスタマイズされたソリューションを必要とするため、 WPHE はさまざまな構成で利用できます。大手メーカーが提供する 2 つの顕著なタイプは次のとおりです。

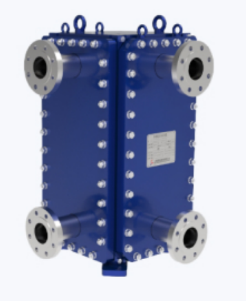

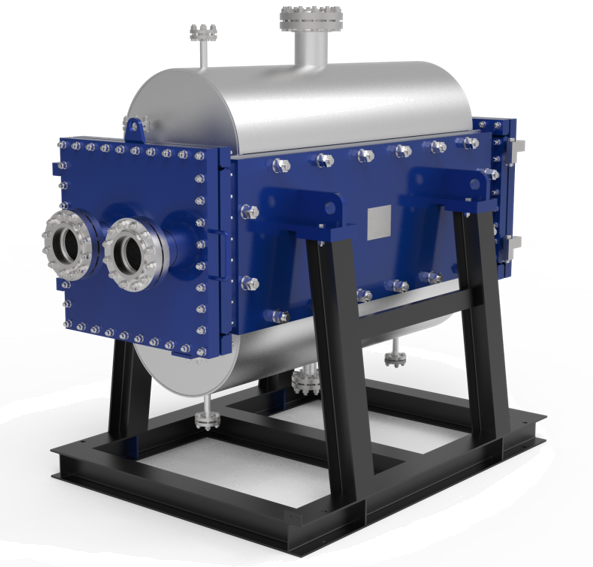

● 標準溶接プレート熱交換器 ： これらは、一般的な高温、高圧業務、およびガスケットの互換性が懸念される攻撃的な媒体を含むアプリケーション用に設計されたワークホースカテゴリーを表します。多くの産業でシェルおよびチューブ熱交換器に代わるコンパクトで効率的な代替品を提供します。 優れた例は、 HT—Bloc 溶接プレート熱交換器およびTP 溶接プレート熱交換器厳しい条件下での熱性能と信頼性の向上を実現する溶接構造のコア利点を具現化しています。

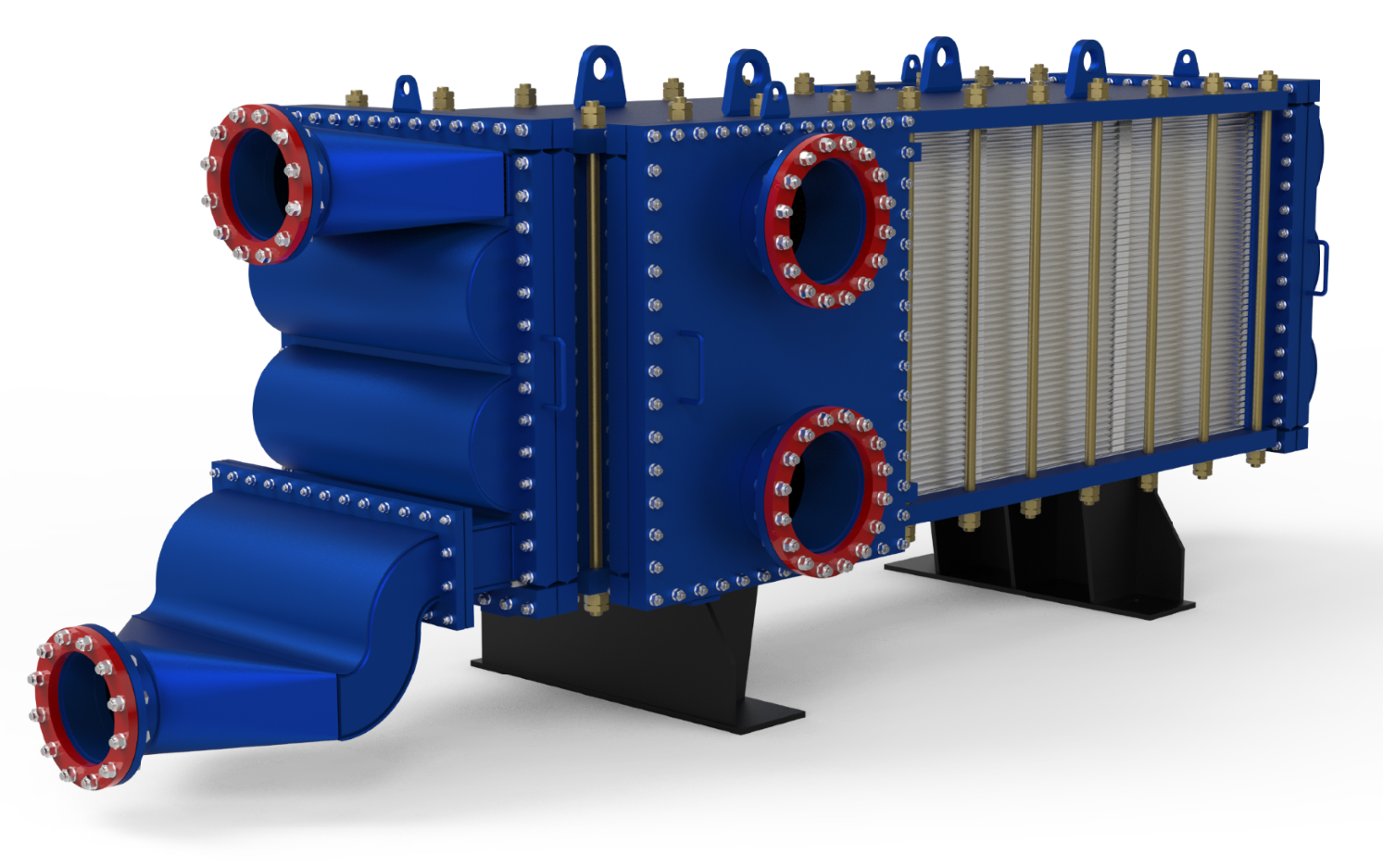

● ワイドギャップ溶接プレート熱交換器： より困難な流体によってもたらされる課題に対処するために特別に設計されたこれらの交換器は、プレート間の広いチャネルを特徴としています。この設計により、目詰まりのリスクを大幅に低減し、粘性流体や懸濁固体、繊維、粒子を含む流体のスムーズな通過を可能にします。パルプ · 製紙、砂糖加工、エタノール生産、標準的なプレート交換器がすぐに汚れやすい特定の化学用途などの産業では貴重です。ザ広いギャップ溶接されたプレート熱交換器 このような厳しいタスクに合わせて設計され、他の設計が苦労する運用継続性を確保します。

幅広いアプリケーション

WPHE の固有の堅牢性と効率性は、幅広い産業用途に適しています。

石油 · ガス： 原油の加熱 / 冷却、ガス処理、グリコール脱水、熱油システム。

化学工業 ： 腐食性酸 · 塩基の取り扱い、プロセス流体の加熱 · 冷却、溶媒凝縮、反応ループ内の交換器。

発電 ： タービン潤滑油冷却、閉ループ冷却水システム、地熱加熱、給水予熱。

食品 & 飲料 ： 高温または高圧を伴う処理アプリケーション （ ガスケット付きユニットがしばしば十分であり、衛生アプリケーションでは洗浄が容易であるため好ましい ） 。

医薬品： 高い完全性と温度 / 圧力を必要とする特定の溶媒やプロセスの取り扱い。

パルプ & ペーパー： 黒い液体加熱、白い液体冷却 （ 広いギャップがしばしば好ましい ） 。

共通質問への対処

WPHE に関してよく聞かれる質問 ：

● ガスケット付き PHE との違いは ？

主な違いは、プレート間のシール方法 （ 溶接とガスケット ） にあります。これにより、 WPHEs の圧力 / 温度定格が高く、化学的適合性プロファイルが異なります。

● 汚れた液体を取り扱えますか ？

標準的な WPHEs は、チャネル形状に基づくファウリングポテンシャルに関してガスケット PHEs と同様です。しかし、 Wide Gap WPHEs は、汚れや粒子を含む流体の管理を向上させるために特別に設計されています。

● どのように清掃されますか ？

化学溶液を使用した In—Place Cleaning は、ガスケットユニットと同様に、しばしば実現可能です。ただし、機械的洗浄アクセスは、特定の設計によってより制限される可能性があります （ 例 ：完全溶接されたユニットは半溶接よりもアクセスが少ない ） 。メーカーのガイドラインが不可欠です。

● 修理 · 改修のためのユニットへの溶接はどうですか ？

製造後の熱交換器本体またはプレートパックに直接フィールド溶接することは強く推奨されません。高い局在熱は、精密プレートや既存の溶接を損傷し、完全性を損ない、保証を無効にする可能性があります。修理には、通常、特殊な手順またはプレートパックの交換が含まれます。

● 選定の要因は何ですか ？

主な考慮事項には、動作温度と圧力、流体の特性 （ 腐食性、粘度、固形分含有量 ） 、必要な熱負荷、許容圧力降落、建設に必要な材料、および長期的な動作信頼性のニーズが含まれます。

結論 ： 溶接された利点

溶接プレート熱交換器は、伝熱技術の大幅な進歩を表し、従来のガスケット設計の能力を超えたアプリケーションに堅牢で効率的で信頼性の高いソリューションを提供します。極端な温度や圧力に耐え、攻撃的なメディアを処理し、高い運用インテグリティを確保する能力は、多様な業界のクリティカルプロセスに不可欠です。TP 溶接プレート熱交換器のような標準構成を選択するか、困難な流体のための Wide Gap モデルのような特殊なソリューションを選択するか、 WPHEs は最も重要な場所で優れた熱性能を提供します。

困難な条件下で優れた熱制御を必要とするプロセスでは、溶接プレート熱交換器技術の利点を活用することが効率と信頼性を高める鍵となります。当社の HT—Bloc 溶接プレート熱交換器、 TP 溶接プレート熱交換器、ワイドギャップ溶接プレート熱交換器の詳細な仕様をご確認いただくか、これらのソリューションがお客様の特定のオペレーションを最適化する方法について、熱工学の専門家にお問い合わせください。
