蒸気プレート式熱交換器とシェル＆チューブ式熱交換器の比較

熱交換器の種類の概要

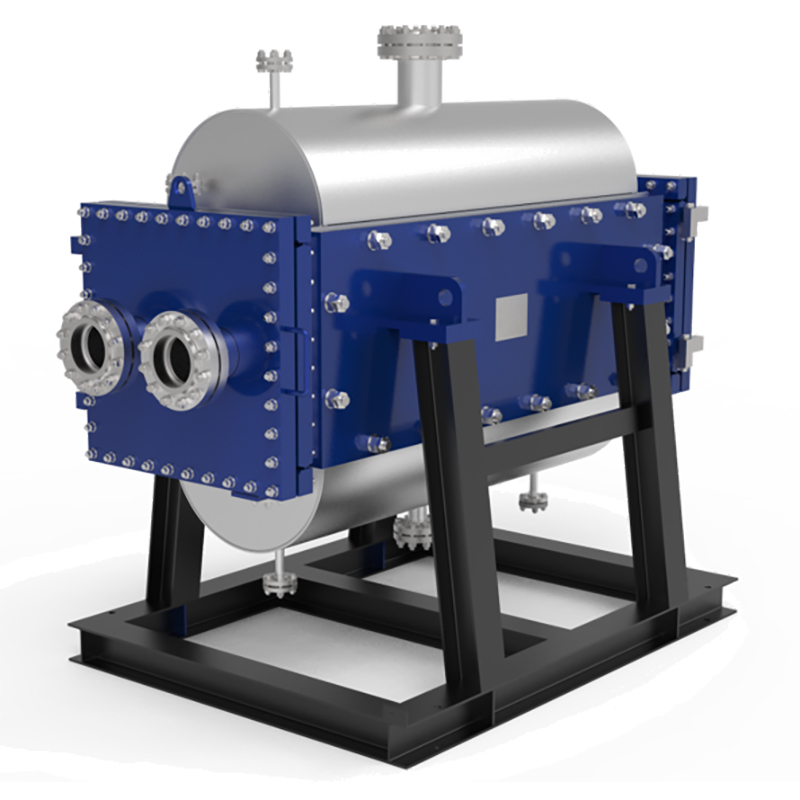

上海熱伝達は、革新的な技術で業界で際立っています。TP溶接プレート熱交換器このハイブリッドソリューションは、プレート式熱交換器とシェル＆チューブ式熱交換器の両方の長所を兼ね備えています。高い熱伝達効率と堅牢な性能を実現し、要求の厳しい産業用途に最適です。

蒸気プレート熱交換器の基礎

蒸気プレート式熱交換器は、複数のプレートを用いて流体を分離します。プレートの表面には、伝熱面積を増やすために、エンボス加工などの加工が施されていることがよくあります。この設計により、効率的なエネルギー交換とコンパクトな設置面積が実現します。蒸気プレート式熱交換器は、食品加工や化学製品製造など、急速な温度変化と高いエネルギー効率が求められる産業で広く使用されています。

シェル＆チューブ設計の基礎

シェル・アンド・チューブ式熱交換器は、円筒形のシェル内にチューブが収納された構造です。一方の流体がチューブ内を流れ、もう一方の流体がシェル内をチューブの周囲を流れます。この構造により、並流や向流など、様々な流れパターンに対応できます。シェル・アンド・チューブ式熱交換器は、高圧・高温にも対応できるため、石油化学分野や発電分野で広く採用されています。シェル・アンド・チューブ式熱交換器は、その耐久性と汎用性が高く評価されています。

プレート式熱交換器の特徴

プレート式熱交換器は、エンドメンバーで接合された長方形のプレートで構成されています。ガスケットがプレート間の流体の流れを制御します。この設計により、分解と洗浄が容易になり、衛生管理が重要な産業において重要なポイントとなります。プレート式熱交換器の設計は柔軟性が高く、様々なプロセス要件に適応できます。一部のモデルでは、安全性と信頼性を高めるために溶接プレートを採用しています。

比較表:

熱交換器の種類	建設の詳細	運用特性
プレート式熱交換器	多くの場合、フィンやエンボス加工などの強化された表面を備えたプレートを使用して、流体を分離します。	表面積と容積の比率が高く、複数のストリームに適しており、食品業界や化学業界で使用されます。
プレート式熱交換器	流体の流れを調整するためのガスケットを備えた、エンドメンバーによって保持された長方形のプレートで構成されます。	分解して清掃しやすく、ガスケットによる漏れの恐れがあり、安全のために溶接できます。
シェルアンドチューブ熱交換器	円筒形のシェル内のチューブで構成され、チューブの内側と外側に流体が流れるようになっています。	単相または二相流体を処理でき、流れの配置は並列または向流にすることができ、石油化学アプリケーションで広く使用されています。

上海熱伝達のTP溶接プレート式熱交換器は、これらのタイプの間のギャップを埋める製品です。プレート＆フレーム式熱交換器のコンパクトさと効率性に加え、シェル＆チューブ式の強度と信頼性も兼ね備えています。そのため、高い熱伝達率、メンテナンスの容易さ、そして優れたエネルギー性能が求められる用途に最適です。

圧力処理の比較

蒸気プレート熱交換器の圧力限界

蒸気用途の熱交換器を選定する際には、圧力処理能力が重要な要素となります。高圧に耐えられることで、安全な操作と信頼性の高い性能が確保されます。蒸気プレート式熱交換器は、様々な産業プロセスの要求を満たすように設計されています。高品質の金属と精密なエンジニアリングを駆使することで、優れた圧力定格を実現しています。

• 蒸気プレート熱交換器は最大圧力まで対応可能40バール（580 PSI）。

• 最大許容動作圧力は、使用される金属の厚さと組成によって異なります。

この堅牢な圧力容量により、蒸気プレート式熱交換器は食品加工、化学製造、地域暖房などの産業で優れた性能を発揮します。コンパクトな設計により、厳しい運転条件にも対応しながら高いエネルギー効率を維持できます。上海熱伝達TP溶接プレート熱交換器従来のシェル＆チューブ構造の耐圧性とプレート技術の効率性を組み合わせることで、この技術をさらに進化させています。このハイブリッドアプローチにより、過酷な環境下でも信頼性の高い性能を実現します。

シェル＆チューブ圧力性能

シェル＆チューブ式熱交換器は、高圧・高温耐性が求められる用途において、長年にわたり標準となっています。その設計は、円筒形のシェル内に複数のチューブを束ねた構造を特徴としています。この構造により圧力が均等に分散され、高温下でも安全な運転が可能になります。

シェル＆チューブ式熱交換器は、標準的なプレート＆フレーム式熱交換器の圧力を超える圧力で動作することがあります。多くの産業用モデルは600 PSIを超える圧力に耐えられるため、発電、石油化学処理、重工業に適しています。また、シェル＆チューブ式熱交換器は材料選択の柔軟性も備えているため、エンジニアは特定のプロセス要件に合わせて機器を適合させることができます。

注: もう一つの一般的なタイプであるプレート式熱交換器とフレーム式熱交換器は、最大450 PSIの圧力幅広い温度範囲で動作します。特殊なガスケットを使用することで、温度範囲をさらに広げることもできます。

性能を比較すると、蒸気プレート式熱交換器とシェル＆チューブ式熱交換器はどちらも優れた圧力耐性を備えています。選択は、必要な圧力定格、利用可能なスペース、そして望ましいエネルギー効率など、アプリケーションの具体的なニーズによって異なります。上海熱伝達のTP溶接プレート式熱交換器は、高い耐圧性と効率的な熱伝達の両方をコンパクトなユニットで必要とするユーザーに、信頼性の高いソリューションを提供します。

熱効率

プレート式熱交換器の効率

プレート式熱交換器は、優れた熱伝達効率で知られています。薄い波形プレートを使用することで乱流を発生させ、流体間の熱伝達率を高めます。この乱流は汚れの付着を防ぎ、表面を清潔に保つため、長期にわたって高い性能を維持します。また、プレートをコンパクトに配置することで、小さなスペースに大きな表面積を確保し、迅速なエネルギー交換を可能にします。

• プレート式熱交換器は全体的な熱伝達係数の向上シェルアンドチューブ設計と比較して。

• プレート＆フレーム熱交換器はバイパスの問題を最小限に抑え、流れの分離を強化して熱伝達効率を最大化します。

• この設計は、低流量でも効率的な熱伝達をサポートするため、正確な温度制御が重要な用途に適しています。

多くの産業では、高い熱交換効率と信頼性の高い性能が求められる場合に、プレート式熱交換器技術が選択されます。TP溶接プレート熱交換器上海熱伝達の製品はこれらの強みをさらに発展させ、プレート式熱交換器の効率性と、過酷な産業環境に必要な耐久性を兼ね備えています。このハイブリッドソリューションは、高性能とメンテナンスの容易さの両方が求められるプロセスに最適です。

シェル＆チューブ効率

シェル・アンド・チューブ式熱交換器は、伝熱に対するアプローチが異なります。シェル内に管束を配置し、管内を流れる流体と管の周囲を流れる流体を分離します。この設計は堅牢で、高温・高圧に耐えることができます。しかし、管状熱交換器のシェル側は熱効率が低くなります。シェル内の流れのパターンによっては、伝熱効率が低い領域が生じ、伝熱効果が得られないまま圧力降下が生じる可能性があります。

• シェルアンドチューブ式熱交換器では、プレートベースの設計と同じパフォーマンスを実現するために、より大きな設置面積が必要になることがよくあります。

• この設計により、特にプレート式およびフレーム式の熱交換器と比較した場合、熱伝達係数が低くなる可能性があります。

• メンテナンスと清掃が困難になり、長期的なパフォーマンスに影響する可能性があります。

これらの要因にもかかわらず、シェル＆チューブ式熱交換器は、過酷な条件下でも信頼性の高い運転が求められる業界で依然として人気を博しています。幅広い流体と温度に対応できるため、汎用性の高い選択肢となります。両方の長所を求めるユーザーにとって、上海熱伝達のTP溶接プレート式熱交換器は、他に類を見ないソリューションを提供します。プレート式熱交換器の高い伝熱効率と、従来のシェル＆チューブ式熱交換器の強度と信頼性を兼ね備えています。

注：適切な熱交換器の選択は、プロセスの具体的なニーズによって異なります。流体の種類、必要な性能、利用可能なスペースを考慮して、最適な決定を下してください。

メンテナンスと清掃

蒸気プレート熱交換器のメンテナンス

蒸気プレート式熱交換器は、効率的な運転と容易なメンテナンスを実現するように設計されています。プレートフレーム式熱交換器など、多くのモデルは迅速な分解が可能で、定期的な点検や清掃が容易です。TP溶接プレート熱交換器上海熱伝達の製品は、統合型CIP（Cleaning-in-Place）システムを備えています。このシステムにより、オペレーターはユニットを分解することなく洗浄できるため、ダウンタイムと人件費を削減できます。定期的な洗浄は、高い伝熱効率を維持し、汚れの付着を防ぎます。蒸気プレート式熱交換器には業界標準のメンテナンス間隔はありませんが、ほとんどのユーザーはプロセス条件と流体の品質に基づいて点検をスケジュールしています。

シェル＆チューブメンテナンス

シェル＆チューブ式熱交換器は、信頼性の高い性能を維持するために定期的なメンテナンスが必要です。一般的なメンテナンス間隔は、流体の種類と動作環境によって異なりますが、1年から3年です。シェル＆チューブ熱交換器の洗浄方法含む：

• 化学洗浄

• 加圧水洗浄

• 回転洗浄や堆積物の掘削などの機械的技術

清掃頻度とダウンタイムにはいくつかの要因が影響します。

1. 汚れの種類と程度

2. 設計熱伝達係数と許容汚損抵抗

3. 圧力損失や熱伝達率などのパフォーマンス指標の監視

適切なメンテナンスにより、シェル＆チューブ式熱交換器は効率的に稼働します。清掃の容易さとダウンタイムの短縮を求めるユーザーには、上海熱伝達のTP溶接プレート式熱交換器が、高度な清掃機能を備えた最新の選択肢となります。

フットプリントと設置

プレートとフレームのスペースの必要性

プレート式熱交換器は、コンパクトなデザイン通常0.4～0.8mmの厚さの薄いプレートにより、小さな設置面積で大きな伝熱面積を確保できます。この設計により、プレート式熱交換器は、多くの場合、約床面積の10分の1従来のシェル＆チューブ式熱交換器と比べて約5分の1の軽量化により、取り扱いと設置が大幅に容易になります。

プレート式熱交換器は、コンパクトかつ多用途に設計されています。これにより、設置スペースが削減され、輸送および設置コストが削減されます。

商業ビルや改修など、スペースが限られた施設では、プレート＆フレームユニットが明確な利点を提供します。上海ヒートトランスファーのTP溶接プレート熱交換器この利点を活かして、コンパクトで簡単に設置できるパッケージで高い効率を実現します。

シェル＆チューブのスペースニーズ

シェル＆チューブ式熱交換器は設置面積が大きくなります。チューブの厚さは通常2.0～2.5mmで、堅牢なシェル構造のため、かなりの重量となります。そのため、設置面積が広く、支持構造も重くなる傾向があります。また、サイズが大きいため、輸送費や設置費用が増加する可能性があります。

• シェルアンドチューブ熱交換器はプレートユニットよりも重く、かさばります。

• 設置時には特別な吊り上げ装置が必要になる場合があります。

設置面積が大きいにもかかわらず、スペースがあまり問題にならず耐久性が優先される業界では、シェルアンドチューブ設計が依然として人気があります。

拡張性と柔軟性

プレートとフレームのスケーラビリティ

プレート式熱交換器は優れた拡張性を備えています。ユーザーは、以下の方法で容量を増やすことができます。フロープレートをペアで追加するは、ハニカムパターンを均一かつ効率的に維持します。このモジュール式アプローチにより、施設は変化するプロセス需要に迅速に対応できます。プレートの追加や取り外しが容易な設計のため、オペレーターは必要に応じて熱伝達容量を拡張または縮小できます。この柔軟性により、プレート式熱交換器は生産量が変動する業界で人気を博しています。上海熱伝達のTP溶接プレート熱交換器このコンセプトに基づいて、高いパフォーマンスと将来の要件に適応する能力を組み合わせたソリューションを提供します。

シェル＆チューブの適応性

シェル＆チューブ式熱交換器は、その適応性の高さで知られています。エンジニアは、進化するプロセスニーズに合わせて、これらのユニットを様々な方法で改造することができます。

1. チューブとシェルの構成を調整して熱伝達係数を高める。

2. 表面積を増やすには、チューブを長くするか、シェルの直径を大きくします。

3. 効率を高めるために、逆流配置を使用します。

以下の表は、一般的な適応方法を示しています。

シェルアンドチューブ熱交換器はプロセス条件の変化に適応する進化する要件を持つ施設にも適しています。柔軟性と堅牢な構造の融合を求めるお客様にとって、上海熱伝達のTP溶接プレート式熱交換器は、現在と将来のニーズの両方に対応する信頼できる選択肢として際立っています。

コスト分析

初期投資

熱交換器の初期投資は、いくつかの要因によって異なります。シェル＆チューブ式熱交換器は、特に標準設計の場合、初期費用が低くなる傾向があります。一般的な材料と確立された製造方法を採用しているためです。しかし、設置にはより広いスペースと重い支持構造が必要になる場合があり、総コストが増加する可能性があります。プレート式熱交換器システム（プレート＆フレーム式を含む）は、通常、単位面積あたりの購入価格が高くなります。コンパクトな設計と軽量化により、設置費用を削減できます。TP溶接プレート熱交換器上海熱伝達の製品は、堅牢な構造と効率的な熱伝達を組み合わせ、初期投資と長期的な価値のバランスを実現します。

運営コスト

熱交換システムの総費用において、運用コストは大きな割合を占めます。プレート式熱交換器は、10年間で通常、運用コストの削減シェル＆チューブ式よりも優れています。この利点は、設置が速く、メンテナンスが容易で、エネルギー効率に優れていることです。シェル＆チューブ式システムは一見安価に思えるかもしれませんが、メンテナンスと設置スペースの要件により、長期的にはコストが増加する可能性があります。プレート＆フレーム式熱交換器のコスト削減は、ダウンタイムの短縮とエネルギー使用量の削減を考慮すると明らかです。TP溶接プレート式熱交換器は、効率的な熱伝達と簡素化された洗浄によってさらなる価値を提供し、長期的なコスト削減を重視する施設にとって賢明な選択肢となります。

主な相違点のまとめ表

クイックリファレンスポイント

適切な熱交換器の選択は、いくつかの重要な要素に左右されます。以下の表は、蒸気用途で使用される主な熱交換器の種類を明確に比較したものです。これらのクイックリファレンスは、ユーザーがニーズに最適な設計を特定するのに役立ちます。

ヒント：施設の熱交換器を選択する際には、性能と実用性の両方を考慮してください。

以下は主な利点それぞれのタイプの長所と短所は次のとおりです。

• プレート＆フレーム熱交換器は、高い効率と簡単なメンテナンスを実現します。

• シェル＆チューブユニットは耐久性と適応性を提供します。

• 要求の厳しいアプリケーションやスペースが限られたアプリケーションの場合、上海ヒートトランスファーのTP溶接プレート熱交換器効率性、強度、柔軟性を独自に組み合わせています。

アプリケーションの推奨事項

工業用蒸気の用途

産業用蒸気システムには、信頼性の高い熱伝達と堅牢な構造が求められます。シェル＆チューブ式熱交換器は、その適応性と強度の高さから、多くの分野で標準となっています。一般的な用途としては:

1. 発電 - 凝縮器と給水加熱器。

2. 石油とガス - 原油の冷却とガスの処理。

3. 化学処理 - 蒸留、蒸発、凝縮。

4. 食品加工 - 牛乳の低温殺菌など、穏やかな加熱と冷却。

5. 廃熱回収 - 副産物エネルギーの捕捉。

6. 自動車および航空宇宙 - エンジン冷却および油圧システム。

扱いにくい流体や過酷な条件を伴うプロセスの場合、TP溶接プレート熱交換器上海熱伝達の製品は、高温耐性、耐圧性、耐腐食性を備えた材料を誇ります。そのため、要求の厳しい産業環境に最適な選択肢となります。

商業施設および空調設備

商業システムや HVAC システムでは、コンパクトで効率的なソリューションが求められることがよくあります。下の表は、これらの設定に共通する熱交換器の種類:

プレート＆フレーム熱交換器は、その効率性とメンテナンスの容易さから、HVAC や商業ビルでよく選択されます。

スペースが限られた設置

スペースの制約は熱交換器の選択に影響します。主な考慮事項としては、用途、動作仕様、材質、アクセス性、コストなどが挙げられます。以下の表は、重要な基準:

プレート式熱交換器は、多くの場合より低い接近温度が好ましい設置面積も限られています。TP溶接プレート式熱交換器は、効率性、耐久性、そして上海熱伝達による専門的なサポートを組み合わせたハイブリッドソリューションで、お客様のニーズに合わせたソリューションを提供します。

適切な熱交換器の選択は、プロセスのニーズによって異なります。以下の表は主要な要因を強調しています:

上海ヒートトランスファーは、あらゆるアプリケーションに対して専門家のサポートと高度なソリューションを提供します。

よくある質問

プレート熱交換器の主な利点は何ですか?

プレート式熱交換器はコンパクトなサイズでありながら高い効率を実現し、清掃や設置も容易です。多くの産業で省エネに活用されています。

TP 溶接プレート熱交換器は、どのようにして難しい流体を処理するのでしょうか?

そのTP溶接プレート熱交換器SHPHEの製品は、溶接された波形プレートを使用しています。この設計は目詰まりに強く、粒子、繊維、高粘度の流体にも対応します。

シェルアンドチューブ熱交換器を蒸気用途に使用できますか?

はい。シェル＆チューブ式熱交換器は蒸気に適しており、高圧・高温にも対応できます。多くの発電所や工場で採用されています。
