近代産業におけるプレート熱交換器の重要な役割

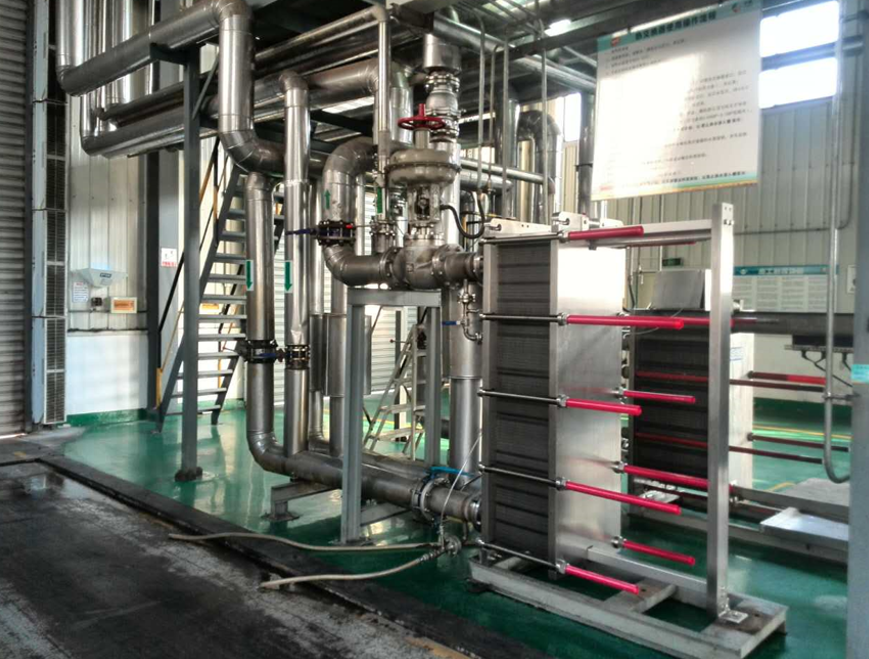

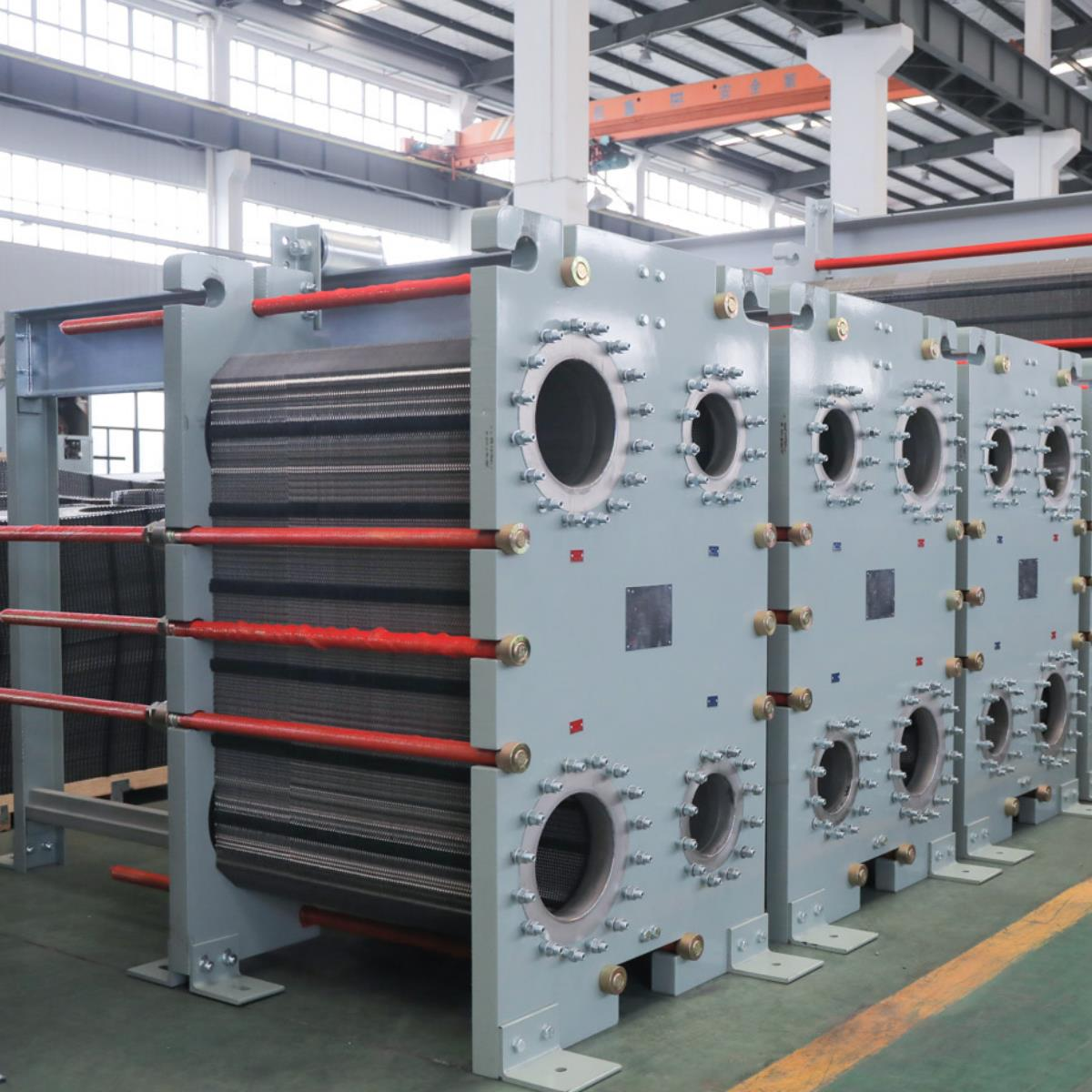

多くの産業は精密な温度制御を必要とし、しばしばプレート熱交換器 （ PHES ） 。薄い段ボール金属板を積み重ねて 2 つの流体間で熱を伝達します。熱流体と冷流体は交互に流動し、混合せずに急速な熱交換を可能にします。この設計は、コンパクトなパッケージで優れた熱性能を提供し、従来の交換器に比べてエネルギーとスペースを節約します。その適応性と効率性により、 PHE は現代の産業用熱課題に対するソリューションとなり、製造業、エネルギー、環境産業における重要性を強調しています。

1.石油 · ガス ： 過酷な環境での熱処理

石油 · ガス産業は、高圧、高温、しばしば腐食性媒質を含む極端な条件下で動作します。効率的な熱管理は、安全性、プロセス最適化、エネルギー回収にとって最も重要です。プレート熱交換器は、以下のような重要なアプリケーションがあります。

· 原油加工： 蒸留カラムに入る前に原油を予熱し、その後ナフタス、灯油、ディーゼルなどの様々な精製画分を冷却します。

· ガス処理 ： 液体除去のための圧縮天然ガスの冷却 （ 露点制御 ） 、多段圧縮による段間冷却、および H 2 S と CO 2 の除去のためのアミン処理ユニットでの重要熱回収 （ ガス甘味化 ） 。

· LNG 生産： 液化の前冷却段階に不可欠であり、天然ガスを低温液化温度に効率的に導きます。

· 精製所業務： 炭化水素ストリームの冷却、分画器や反応器からのオーバーヘッド蒸気の凝縮、再沸騰業務、およびボイラー給水やその他のストリームを予熱するための熱の熱回収に幅広い実用性。

能力の工業用 PHEs特に、完全溶接プレート熱交換器のような堅牢な設計により、厳しいプロセス条件 （ 高圧 / 温度サイクル、潜在的に汚れのある流体 ） に対応し、優れた熱性能を提供するとともに、貴重なものです。HT—Bloc 溶接プレート熱交換器を使用した効率的な熱回収は、燃料消費量の削減と運用コストの削減に直接つながります。このセクターに合わせたソリューションを探索する石油 · ガス産業向け熱交換ソリューション.

2.化学工業 ： 精度と耐久性

化学処理には、無数の反応、分離、コンディショニングステップが含まれ、収量、選択性、安全性のために細心の温度制御が必要です。プレートタイプ熱交換器 必要な精度と効率を提供します。

· 加熱 · 冷却反応物 / 製品 ： 反応器入口温度を正確に制御し、放熱反応熱を管理し、最終製品を保管または下流処理温度に安全に冷却します。

· 蒸気凝縮 ： 蒸留カラム、反応器、蒸発器からのオーバーヘッド蒸気を効率的に凝縮し、しばしば低圧降が不可欠な真空条件下で凝縮します。

· 溶媒回収 ： 溶媒抽出ループの熱回収と蒸発した溶媒を効率的に凝縮して再利用し、溶媒損失とエネルギー投入を最小限に抑えます。

· アグレッシブメディアの取り扱い ： 特殊なプレート材料の利用 （ 例えば、チタン、ハステロイ C — 276 、 SMO 254 、タンタル ） は、 PHEs が腐食性の高い酸、塩基、塩化物、その他の困難な化学物質を安全に処理することができます。アプリケーションは、バルク化学 （ アンモニア、硫酸 ） 、石油化学 （ オレフィン、芳香族 ） 、ポリマー、医薬品、オレオケミカル （ 脂肪酸、エステル ） にまたがります。小型でより統合された機器でより高いスループットと効率を達成するプロセス強化に向けた業界の強い動きは、従来の熱伝達機器に比べて PHE の本質的にコンパクトで効率的な性質を強く支持しています。特定の化学アプリケーションを発見する化学産業のための熱交換ソリューション.

3.冶金 ： エクストリーム向けに構築

冶金プロセスには、しばしば極端な熱発生、過酷な冷却要件、化学的に過酷な環境が伴う。プレート式熱交換器 次のようなアプリケーションで回復力と有効性を実証します。

· 炉の冷却 ： 電気アーク炉、誘導炉、高炉の重要部品に不可欠な閉ループ冷却を提供し、パネル、電極、構造部品の過熱から保護します。

· 消火操作 ： 鋼やアルミニウムなどの金属の熱処理に使用される冷却油や水を効率的に冷却し、一貫した冶金特性を確保します。

· 酸の加熱 / 冷却： 正確な温度がコーティング品質に影響を与える酸洗浄ライン （ 表面洗浄用酸浴 ） や電気めっきまたは陽極酸化浴の温度管理。

· 流体冶金 ： 浸出回路 （ 鉱石からの金属の溶解 ） および電解質回路の温度制御。

これらのアプリケーションに必要な安定性には、高温、熱衝撃、および潜在的に汚れや研磨性流体 （ 例 ： ） を処理できる溶接または半溶接 PHE 設計が必要であることが多い。高固形分含有量の冷却水 ） 。冶金熱交換の課題の詳細はこちら冶金産業のための熱交換ソリューション.

4.再生可能エネルギー ： 移行の原動力

世界が持続可能なエネルギー源に移行する中で、板熱交換器 これらのグリーン技術の効率性と経済的実行可能性を最適化する上で重要な役割を果たしています

· 地熱エネルギー： 地熱塩水 （ 地下からの熱水 / 蒸気 ） から有用な熱を抽出し、地域暖房システム用の淡水を加熱したり、有機ランキンサイクル発電機での作動流体を蒸発させたりします。

· ソーラー熱： ソーラーパネル （ 平板または集中型 ） によって収集された熱を蓄熱タンクまたは給湯または空間暖房のための配流システムに直接効率的に伝達します。

· バイオ燃料の生産 バイオマス原料の前処理、酵素加水分解、発酵 （ 最適な微生物活性の維持 ） 、エタノールまたはバイオディーゼル精製のための蒸留などの重要な段階での温度制御。

· バッテリー熱管理： 大規模バッテリーエネルギー貯蔵システムが、しばしば PHE を組み込んだ液体冷却回路を使用して、性能、安全性、長寿のために最適な温度ウィンドウ内で動作することを保証します。

· 廃熱の価値化 ： 産業プロセス、データセンター、さらには下水からの低品位 （ 低温 ） 廃熱を回収し、 PHE をヒートポンプと組み合わせて使用して、このエネルギーを有用な暖房用途にアップグレードします。効率的な熱伝達は、多くの再生可能および持続可能なエネルギーシステムのエネルギーバランス全体と経済的実現可能性にとって絶対に不可欠です。PHE の貢献を見る新エネルギー産業向け熱交換ソリューション.

5.環境保全 ： 効率的で持続可能なソリューション

環境規制と持続可能性の重視の高まりは、効率的な資源管理、特に水処理と廃棄物ストリームからのエネルギー回収を必要とする。プレート熱交換器は、以下のようなキー技術です。

· 排水熱回収 ： 処理された都市排水や産業排水から排出前に貴重な熱エネルギーを抽出し、入水やその他のプロセスの加熱に必要なエネルギーを大幅に削減します。

· スラッジ処理： 嫌気性消化 （ バイオガス生産を高めるため ） のために汚泥を加熱するか、熱加水分解プロセス後に冷却します。汚泥乾燥用途にも使用されます。

· 排気ガス凝縮 ： ボイラーや焼却炉の排気ガスから露点以下に冷却することで、可感熱と潜熱の両方を回収し、システム全体の効率を大幅に向上させ、凝縮水を回収する可能性があります。

· 工業用排水冷却： 河川や下水道に放出する前に、環境規制に準拠するために温かい産業排放物の温度を下げます。これらのアプリケーションには、汚れの可能性のある困難な流体がしばしば含まれますが、ワイドギャップ溶接プレート熱交換器の廃熱再生効率が高いため、持続可能な産業運営に不可欠なツールです。環境アプリケーションのためのソリューションを見つける環境保護産業用熱交換ソリューション.

6.洋上産業 ： コンパクトで耐食性

洋上石油 · ガスプラットフォーム、 FPSO （ 浮体式生産貯蔵 · オフローディングユニット ） 、その他の船舶では、スペースと重量は常に重要な制約事項です。プレート熱交換器は、本質的にコンパクトなフットプリントと高い効率対重量比により、この厳しい環境において大きな利点があります。

· 中央冷却システム ： 中間閉じた淡水またはグリコールループを介して、容易に利用可能な海水を利用して様々なオンボードシステム （ エンジン、油圧、 HVAC ） を冷却し、腐食性の海水に直接さらされる敏感機器を保護します。チタンプレート PHEs は海水側用標準です。

· エンジンの冷却： 主駆動エンジンおよび補助ディーゼル発電機のジャケット水および潤滑油回路の信頼性の高い冷却を提供します。

· 油圧および潤滑油の冷却： クレーン、ウインチ、スラスターなどの不可欠な機械の最適な動作温度を維持します。

· HVAC システム ： 空調システムのコンデンサまたは蒸発器として機能し、宿泊モジュールの暖房水を供給します。材料の選択 （ チタン、 SMO 254 ） と研究、省スペース設計は、過酷で腐食性の高い海洋環境での長期的な信頼性にとって重要です。オフショアソリューションを探求する洋上産業のための熱交換ソリューション。.

7.食品 · 飲料 ： 清潔、正確、信頼性

おそらく最も目に見える重要なアプリケーションの 1 つである食品飲料産業は、衛生的な運転と精密な熱制御のために特別に設計されたプレート熱交換器に大きく依存しています。

· 低温殺菌および滅菌： 牛乳、ジュース、ビール、ワイン、スープ、ソースなどの製品を素早く加熱して微生物を殺し、品質、風味、栄養価を保持するために素早く冷却します （ 例 ：高温短時間 HTST 、超高温 UHT 処理 ） 。マルチセクション PHE はしばしば再生を組み込み、出力する熱い製品を使用して入力する冷たい製品を予熱し、大幅にエネルギーを節約します。

ワート · 冷却 ： 醸造所における酵母ピッチングのための最適な温度まで、煮沸した麦汁 （ 未発酵ビール ） を迅速かつ効率的に冷却することは、発酵制御の重要なステップです。

· 乳製品加工： 牛乳受入冷却、クリーム分離加熱 / 冷却、ヨーグルトインキュベーション温度制御、チーズミルク低温殺菌に不可欠です。

· ジュース · 飲料の加熱 / 冷却 ： 澄清、脱気、充填、炭酸処理の温度調整。

特殊な "食品グレード" 熱交換器は、高度に研磨されたステンレス鋼板 （ 低 Ra 表面仕上げ ） 、衛生的なクランプ接続 （ 例えば、トライクランプ ） 、 FDA 準拠のガスケットであり、簡単かつ効果的な洗浄インプレイスおよび滅菌インプレイス用に特別に設計されています。PHE によって提供される穏やかな製品取り扱い （ 低せん断応力 ） と正確で均一な熱処理は、食品および飲料製品の繊細な風味、質感、色、および栄養的完全性を維持するために不可欠です。食品特有のアプリケーションをご覧ください。食品産業用熱交換ソリューション.

8.発電： 信頼性の高い補助冷却

大規模火力発電所 （ 石炭火力発電所、ガス火力発電所、原子力火力発電所 ） や小型熱発電所では、最適な性能、安全性、設備寿命のために信頼性が高く効率的な冷却システムが必要です。プレート熱交換器は重要な補助役割を果たします。

· タービンシステム ： 大型蒸気タービンやガスタービンや発電機冷却システムの軸受用重要な潤滑油の冷却。

· 閉回路冷却 ： 中間バリアループを作成し （ 高品質の処理水を使用 ） 、重要なコンポーネントを冷却し、潜在的に腐食性または汚れのある原冷却水源 （ 河川、湖、海 ） からそれらを隔離します。発電機やトランスなどの高価な機器を保護します。

· コンデンサの冷却： 小規模発電所や地熱 ORC サイクルでメインコンデンサとして、または大型プラントの二次冷却ループの一部として使用されます。

· 地区暖房網 ： 界面熱交換器として機能し、発電所の蒸気サイクルや排気ガス回収システムから、市域暖房網で循環する水に熱を効率的に伝達します。高い流量、熱効率、低圧降、揺るぎない信頼性は、この分野において最も重要な設計上の考慮事項です。電力産業ソリューションについて学びましょう電力産業用熱交換ソリューション.

9. HVAC & 冷房 ： 日常効率化

特定のリンクされたページでは詳しく説明されていませんが、広大な暖房換気空調冷凍分野に言及せずに PHE のアプリケーションを包括的に議論することはできません。ここで、 PHE （ 非常にしばしばコンパクトなろう付けプレート熱交換器 —BPHE 、ガスケットタイプ PHE も ） は基本的なコンポーネントです。

· チラー ： 高効率の蒸発器 （ 冷却水 / 塩水 ） とコンデンサ （ 流体ループ経由で冷却水または周囲空気に熱を放出する ） として機能します。

· ヒートポンプ ： 冷媒回路と水回路または塩水回路間の可逆的な熱伝達を容易にし、暖房および冷却の両方の任務を遂行します。

· 地区暖房 · 冷房変電所： 建物のインターフェースとして機能し、主要な地区エネルギーネットワークと建物の内部暖房または冷却システムとの間で熱エネルギーを効率的に伝達します。

· データセンターの冷却 ：効率的な液体冷却ソリューションを提供し、サーバーを直接冷却するか、スペースとエネルギー効率が重要な大規模な施設冷却ループの一部として提供します。
そのコンパクト性、高い熱性能、および低冷媒充電要件は、現代の HVAC & R システムのエネルギー効率評価 （ EER 、 SEER 、 COP など ） に大きく貢献します。

よくある質問回答

シェル & チューブ交換器よりも PHE を選ぶ理由 ？

選択はしばしば特定のアプリケーションニーズに依存する。PHE は通常、大幅に高い熱効率 （ U 値が 3 ～ 5 倍高い ） を提供するため、同じ熱負荷に対して物理的なフットプリントがはるかに小さく、重量が低くなる。一般的に乱流が高く、多くのサービスで汚れ傾向が低く、ガスケットタイプは点検や清掃のために簡単に分解できます。しかし、従来のシェル · アンド · チューブ交換器は、一般的に、はるかに高い圧力と温度を処理でき、重度の汚れや高粘度の流体に対してより安定と考えられることが多く、ガスサービスにおける圧力低下を最小限に抑えるためにより大きな流路を設計することができます。

PHEs は高圧 · 高温に適していますか ？

PHE のタイプに大きく依存します。標準的なガスケット付き PHE には、フレーム設計、さらに重要なのはエラストマーガスケット材料 （ 例 ：～ 110 ° C まで NBR 、 ～ 150 ° C まで EPDM 、 ～ 180 ° C まで Viton ） 。ろう付け PHE （ 板を炉でろう付け、通常は銅で ） は、ガスケットを排除し、冷凍によくある高圧 （ しばしば 30 — 45 バール ） と温度を処理できます。溶接された PHE （ レーザー溶接またはプラズマ溶接を使用 ） は、最も高い完全性を提供し、非常に高圧 （ 100 バール以上 ） と温度 （ 金属によっては 350 ° C 以上 ） を処理することができ、厳しい石油 / ガス、化学品、高温ユーティリティ業務に適しています。

食品加工に最適な PHEs は ？

その設計は、製品品質の維持と熱劣化の最小化に不可欠な、最小限の滞留時間で精密で迅速な加熱および冷却を可能に。さらに重要なのは、 FDA 承認の材料 （ ステンレス鋼板、特定のガスケット化合物 ） を使用して厳格な衛生基準に従って製造でき、微生物の付着を防ぐために高度に研磨された表面 （ 低 Ra 値 ） を特徴とし、効果的な洗浄現場および滅菌現場プロトコルに設計され、食品の安全性と規制コンプライアンスを確保することです。

最も効果的な熱交換ソリューションの選択は、熱プロセスの性能向上と運用コストの削減に不可欠です。プレート熱交換器のさまざまな用途と基本的な利点を把握することは、重要な最初のステップです。
