熱交換器の基礎：その機能と重要性

熱交換器とは何か、そしてどのように機能するかを理解する

この技術を深く掘り下げていくと、基礎物理学に支配された装置が明らかになります。熱交換器システムの仕組みを理解するには、熱力学と熱伝達の原理を理解することから始めます。これらの概念は、エネルギーが温かい物質から冷たい物質へとどのように移動するかを説明しており、あらゆる暖房・冷房アプリケーションの基礎となっています。

熱伝達の基本原理

熱交換器は熱力学の基本法則に従って動作します。これらの法則は、閉鎖系内でのエネルギーの挙動を規定します。

·熱力学の第一法則この原理はエネルギー保存に関するものです。エネルギーは生成も破壊もされず、ある形態から別の形態へと移動または変換されるだけであると述べています。熱交換器は、正味のエネルギー損失なしに、ある流体から別の流体へ熱エネルギーを移動させます。

·熱力学の第二法則この法則はエネルギー伝達の方向を規定します。熱は自然に高温の媒体から低温の媒体へと流れます。この原理は、このプロセスが自発的であることを保証し、エネルギー交換の効率を決定します。

熱エネルギーの移動は、伝導、対流、放射という3つの主要なメカニズムによって起こります。ほとんどの熱交換器は、伝導と対流に大きく依存しています。

実例：家庭用暖房器具

熱交換器技術の実際を理解するために、家庭用ガス暖房機を例に考えてみましょう。熱交換器は、家を暖める空気を安全に温める役割を担う部品です。燃料が燃焼する燃焼室と送風システムの間に設置されています。

このプロセスはいくつかの簡単なステップで進行します。

1.天然ガスまたは石油が燃焼室内で燃焼し、非常に高温の燃焼ガスを生成します。

2.これらの高温ガスは、一連の金属管またはシェルからなる熱交換器に流れ込みます。熱はガスから金属壁へと伝わります。伝導。

3.同時に、炉の送風ファンが家から冷たい空気を循環させ、外観高温熱交換器の表面。

4.空気は金属から熱を吸収します対流暖かくなってきました。

5. システムは加熱された空気を家のダクトを通して分配します。一方、有害な燃焼副産物（一酸化炭素など）は熱交換器内に安全に封じ込められ、煙突から屋外に排出されます。

重要な注意:熱交換器は、呼吸する空気が有毒な排気ガスと混ざらないようにする役割を果たします。この分離は、効率と安全性の両方にとって非常に重要です。

一般的な熱交換器の種類

エンジニアは、多様な産業および商業ニーズを満たすために、数多くの熱交換器設計を開発してきました。種類は、使用される流体、圧力と温度の要件、そしてスペースの制約といった要因によって決まります。ここでは、一般的な4つの種類をご紹介します。

1. シェルアンドチューブ式熱交換器これは重工業の主力製品です。チューブの束を収めた大きな円筒形のシェルで構成されています。ある流体がチューブ内を流れ、別の流体がシェル内でチューブの上を流れます。その堅牢な構造により、石油精製所、化学処理プラント、発電施設などの高圧・高温用途に最適です。

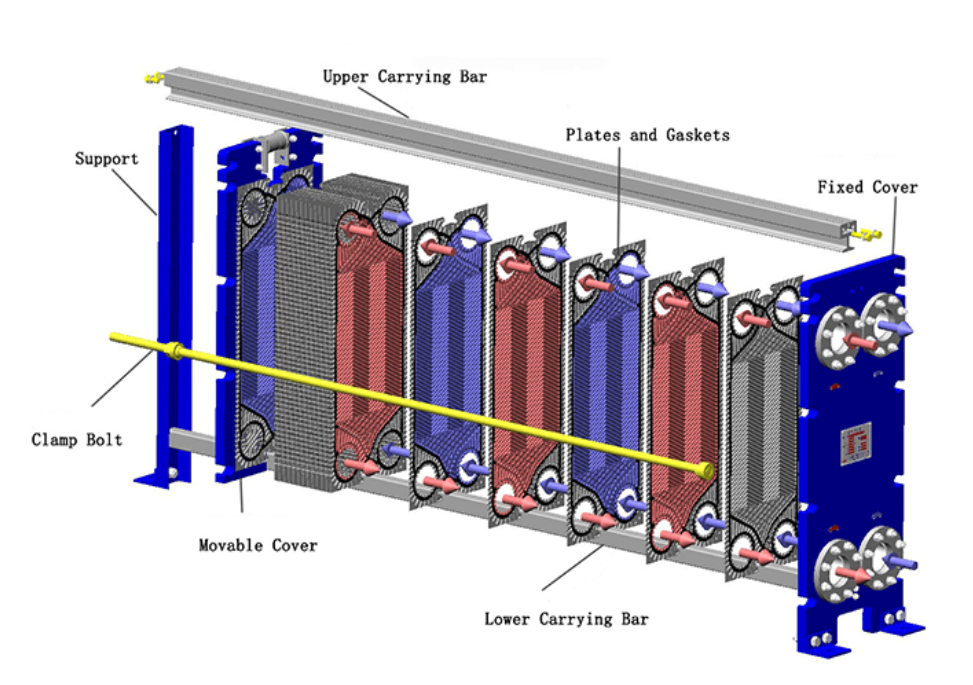

2.プレートアンドフレーム熱交換器これらのユニットは、薄い波形の金属板を複数枚使用して流路を形成します。この設計により高い乱流が発生し、コンパクトなサイズでありながら非常に効率的な熱伝達を実現します。そのため、食品、飲料、医薬品業界で人気があります。

·ガスケット付きタイプにより、清掃やメンテナンスのために簡単に分解できます。

·ろう付けこれらのタイプは永久的に密封されており、冷蔵および工業用途向けのコンパクトで経済的なソリューションを提供します。

·溶接タイプは高温や腐食性材料に対する最大限の耐久性を備えています。高度な例としては、HT-Bloc溶接プレート熱交換器プレート式の高い効率とシェル＆チューブ式の高い耐圧・耐熱性を兼ね備えています。ガスケットレス構造により、重要な用途において堅牢で漏れにくい性能を確保します。この設計は、専門家が熱交換器のイノベーションが何を実現できるかを理解する上で役立ちます。

3. 空冷式熱交換器これらの熱交換器は、フィン付きチューブを流れる流体を周囲の空気で冷却します。大型ファンがチューブ内を流れる空気を強制または誘導して熱を放散します。乾燥地帯や遠隔地の施設など、水が不足している、または水が高価な場所でよく使用されます。初期投資は高額になる場合がありますが、水の使用量が最小限でメンテナンスの手間も少ないため、運用コストは低くなることがよくあります。石油化学プラントや冷凍システムなどで使用されています。

4. スパイラル熱交換器スパイラル熱交換器は、中心コアの周りに2枚の長い金属板を巻き付け、同心円状の螺旋状の流路を形成することで作られています。この独自の設計は、単流路の流路が自己洗浄効果を生み出し、汚れの付着を軽減するため、汚泥やスラリーなどの固形分含有量の高い流体の処理に最適です。高効率でコンパクトなため、廃水処理、鉱業、製紙業といった特殊な用途に使用されています。

熱交換器の重要性とリスク



熱交換器現代生活に欠かせないものです。快適さを提供し、産業生産を支え、効率性を高めます。しかし、その機能には固有の責任が伴います。適切にメンテナンスされたユニットは、効率性と安全性の模範となります。メンテナンスを怠ると、経済的にも健康的にも大きな負担となりかねません。メリットとリスクの両方を理解することは、あらゆるシステム所有者にとって不可欠です。

エネルギー効率とコスト削減

熱交換器は省エネの達人です。本来は無駄になるはずだった熱エネルギーを回収し、再利用します。このプロセスにより、燃料消費量が大幅に削減され、運用コストも削減されます。産業用途では、排気流から熱を回収し、流入する流体を予熱することを意味します。住宅用途では、燃料1ユニットあたり最大の熱量を得ることを意味します。

最新の熱交換器を備えた高効率暖房機へのアップグレードは、大幅な節約につながります。米国エネルギー省の報告によると、住宅所有者はこのようなアップグレードにより暖房費を最大20%削減できます。長期的な経済的メリットはさらに魅力的です。

これらの節約は、効率的な熱交換器が毎年の光熱費の削減に直接つながることを示しています。

安全における重要な役割

熱交換器は効率性の向上に加え、無数の用途において運用安全性において重要な役割を果たします。安定した動作温度を維持し、機器の過熱や重大な故障を防ぎます。

·自動車システム：車のラジエーターはまさにその好例です。ラジエーターは冷却水を循環させ、エンジンから発生する膨大な熱を吸収します。そして、ラジエーターはこの熱を周囲の空気に放出します。この継続的なサイクルによってエンジンの過熱を防ぎ、車両の信頼性と安全性を確保しています。

·化学処理：これらの施設では、反応温度の制御、腐食性物質の管理、排気流からの熱の再利用のために熱交換器が利用されています。この制御は、プロセスの安定性を維持し、危険な熱暴走を防ぐために不可欠です。

·工業製造業:熱交換器は、作動油を冷却し、炉の温度を管理し、射出成形などのプロセスにおける正確な加熱サイクルをサポートします。これにより、機械が保護され、製品の品質が確保され、より安全な作業環境が実現します。

いずれの場合も、熱交換器は静かな守護者として機能し、熱エネルギーを管理して、システムがスムーズかつ安全に稼働し続けるようにします。

熱交換器の損傷の兆候

熱交換器は、完全に故障する前に警告サインを発することがよくあります。これらの兆候を認識することが、危険な状況を防ぐ鍵となります。住宅所有者と施設管理者は、システムの動作に生じるあらゆる変化に注意を払う必要があります。

聴覚的な手がかり👂異音は金属の応力によるものであることが多いです。ひび割れた部品の膨張と収縮により、システムのオン/オフを繰り返す際に独特の音が発生することがあります。

·ガラガラ音：これらは、パイプが燃焼室に接続されている部分に亀裂が生じ、部品が緩んだ場合に発生する可能性があります。

·ポップ音やバンバンという音:大きな音は、熱交換器の金属壁が破損して曲がっていることを示している可能性があります。この音は時間の経過とともに悪化することがよくあります。

視覚的なインジケーター 👀目視検査で物理的な損傷が発見できる場合があります。炉やボイラー付近で以下の兆候がないか確認してください。

·ユニットの表面に目に見える亀裂や割れがある。

·金属を弱める著しい錆や腐食。

·バーナーの周囲に煤や黒色炭素が蓄積し、不完全燃焼を示します。

·ユニット周囲の床に水が溜まります。

運用上の変更 🔥炉の炎の挙動は重要な診断ツールです。

正常なガス炉は、安定した青い炎を発するはずです。炎の色や挙動に変化が見られたら、それは大きな危険信号です。黄色い炎やちらつく炎は、燃焼プロセスが不均衡になっていることを示唆しており、亀裂によって過剰な空気が燃焼室内に引き込まれている可能性があります。

ひび割れたユニットの危険性

熱交換器の亀裂は単なる機械的な問題ではなく、深刻な安全上の危険をもたらします。この装置の主な機能は、呼吸可能な空気を有毒な燃焼ガスから隔離することです。亀裂はこのバリアを破壊します。この故障により、一酸化炭素（CO）、二酸化硫黄、亜酸化窒素などの有害な副産物が密閉された燃焼室から漏れ出し、住宅や施設内の空気と混ざり合う可能性があります。

一酸化炭素は無臭、無色、無味のガスで、非常に有毒です。曝露すると深刻な健康被害を引き起こす可能性があり、熱交換器の故障が何を意味するのかを理解することは非常に重要です。乳幼児、高齢者、心臓疾患のある方など、健康に弱い方は、さらに大きなリスクにさらされます。

これらの漏れは、CO中毒だけでなく、室内の空気の質を低下させ、アレルギー、喘息、その他の呼吸器系の問題を引き起こす可能性のある汚染物質を循環させます。

専門家によるメンテナンスの必要性

熱交換器は耐久性を重視して設計されており、多くのメーカーが20年、あるいは生涯保証を提供しています。しかし、その寿命は適切なメンテナンスに大きく左右されます。不適切な設置、湿気による腐食、エアフィルターの交換を怠ると、15年以内に故障するケースも少なくありません。

リスクが非常に高いため、専門家による点検は必須です。訓練を受けた技術者が、単純な目視検査をはるかに超える一連の詳細な点検を実施します。

1. 視覚検査と内部検査：技術者は、外部に錆やひび割れがないか検査し、ボアスコープなどのツールを使用して内壁に金属疲労がないか調べます。

2.動作確認：これらは、送風機が作動したときにバーナーの炎の変色や消失がないか監視します。

3.燃焼分析：特殊な機器を使用して、煙道内の一酸化炭素などのガス濃度を測定し、完全で安全な燃焼を確保します。

4.安全スイッチ検査：彼らは、高リミットスイッチを含むすべての安全制御をテストし、それらが正しく機能し、緊急時にシステムをシャットダウンすることを確認します。

5.システム全体のレビュー:検査には、エアフィルター、凝縮水排水管、換気システムの詰まりや摩耗のチェックが含まれます。

熱交換器が効率的かつ安全に、そして想定された耐用年数にわたって動作することを保証する唯一の方法は、定期的な専門家によるメンテナンスです。

熱交換器は、数え切れないほどのシステムにおける効率的な熱管理に不可欠なコンポーネントです。適切に機能することで、大幅なエネルギー節約が実現し、最も重要なのは、一酸化炭素などの有害な副産物の発生を防ぐことです。

定期的な専門家によるメンテナンスは不可欠です。危険な故障を防ぎ、システムの寿命と安全な運用を確保します。

よくある質問

熱交換器の主な機能は何ですか?

あ熱交換器2つの媒体間で熱エネルギーを伝達します。媒体が混ざることなくこの伝達を実現し、効率的かつ安全な加熱または冷却プロセスを実現します。

一般的な炉の熱交換器の寿命はどのくらいですか?

炉の熱交換器は、適切なメンテナンスを行えば20年以上使用できます。腐食や運転時のストレスなどによる早期故障を防ぐには、定期的な専門家によるメンテナンスが不可欠です。

ひびの入った熱交換器はなぜ危険なのでしょうか?

ひび割れがあると、一酸化炭素などの有毒な燃焼ガスが呼吸可能な空気中に漏れ出します。この汚染は深刻な健康被害を引き起こし、室内の空気質を悪化させます。
