プレート式空気予熱器が産業効率を向上させる仕組み

プレート式空気予熱器は、廃熱を回収することで産業プロセスを変革し、エネルギー効率を直接的に向上させます。SHPHEは熱回収装置の分野で際立った存在であり、耐久性と性能に優れた先進的な空気予熱器を提供しています。空気予熱器を導入した施設では、約3%の燃料削減が見込めるため、用途に応じて適切な機器を選定することが非常に重要です。

プレート式空気予熱器の動作原理

熱交換プロセス

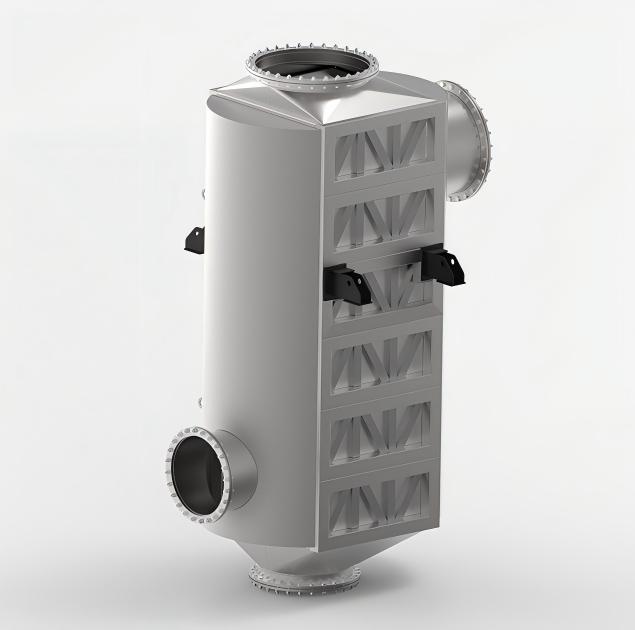

プレート式空気予熱器高温の排気ガスから燃焼空気へ熱を伝達することで動作します。このプロセスにより流入空気の温度が上昇し、予熱された空気が生成され、ボイラーとプロセスの効率が向上します。プレート式空気予熱器は、排気ガスと空気がプレス鋼板上を反対方向に移動する対向流方式を採用しています。この設計により、熱伝達効率が最大限に高まり、排気ガスの熱回収が促進されます。従来の管状空気予熱器と比較して、プレート式空気予熱器は高い熱性能、省スペース、長寿命を誇ります。

プレート式空気予熱器は、伝導を利用して排ガスから顕熱を冷気へ移動させます。固体プレートが2つの流れを分離することで、汚染を防ぎ、漏れを最小限に抑えます。予熱された空気は燃焼を改善し、燃料消費量を削減し、石油・ガス、化学、冶金などの産業における持続可能性目標の達成を支援します。

プレート型空気予熱器の設計

SHPHEは、モジュール構造と溶接プレートを採用したプレート式空気予熱器を開発しました。これらの特徴により、設置、拡張、メンテナンスが容易になります。溶接プレートはガスケットを必要としないため、熱交換器は高圧・高温用途に適しています。モジュールを垂直に配置することで、最適な流量と効率的な洗浄が実現します。SHPHEのHT-Bloc溶接プレート熱交換器TP 溶接プレート熱交換器は、石油化学、電力、食品加工など、さまざまな業界に貢献しています。

• 完全に溶接されたプレート パックは腐食に耐え、攻撃的な流体にも対応します。

• コンパクトな向流設計により、熱回収が最大化され、設置面積が小さく抑えられます。

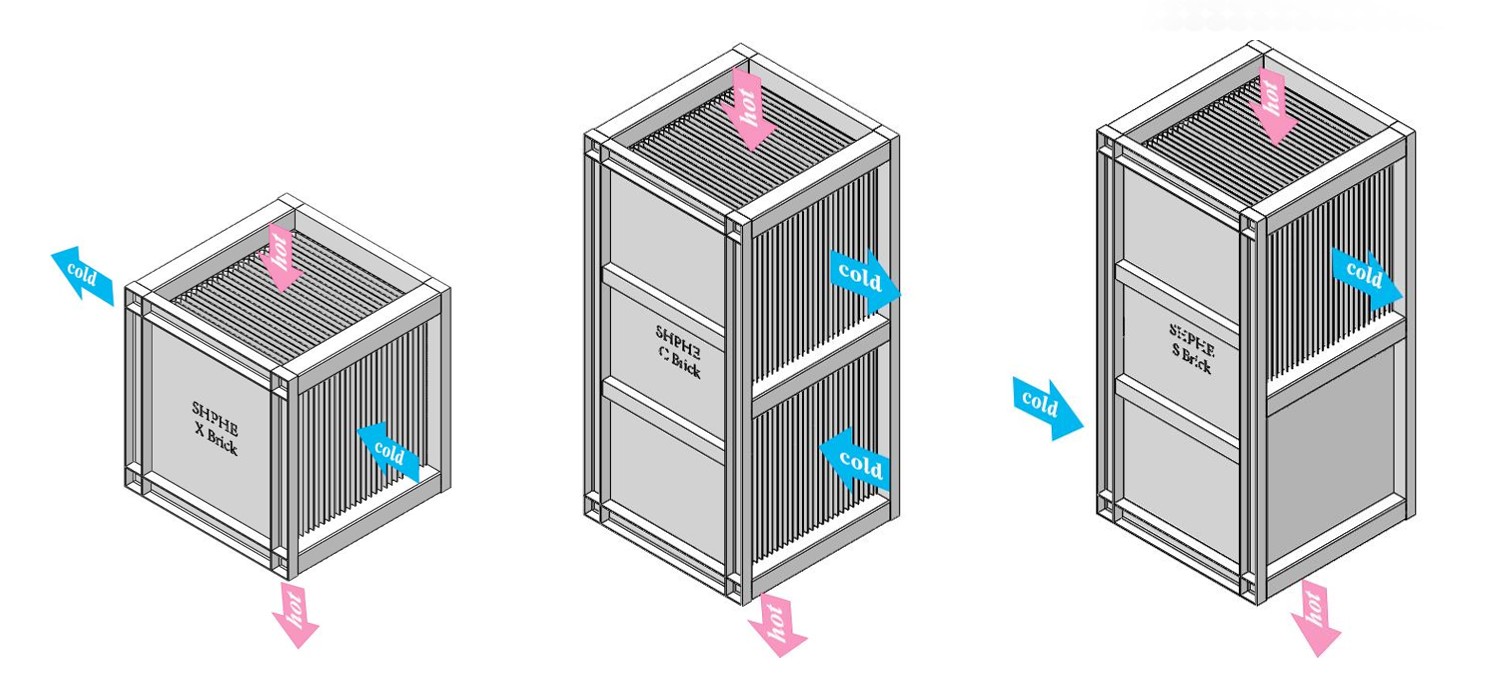

• ステージング オプションにより、空気がプレートを複数回通過できるようになり、熱伝達効率が向上します。

• 大幅な再設計を行わずに、モジュラー ブロックを追加して容量を拡張できます。

これらのシステムから供給される予熱空気は、信頼性の高い運転と省エネを実現します。SHPHEの高度なプレート式空気予熱器設計は、要求の厳しい産業環境においても堅牢な性能と適応性を提供します。

空気予熱器の効率性の利点

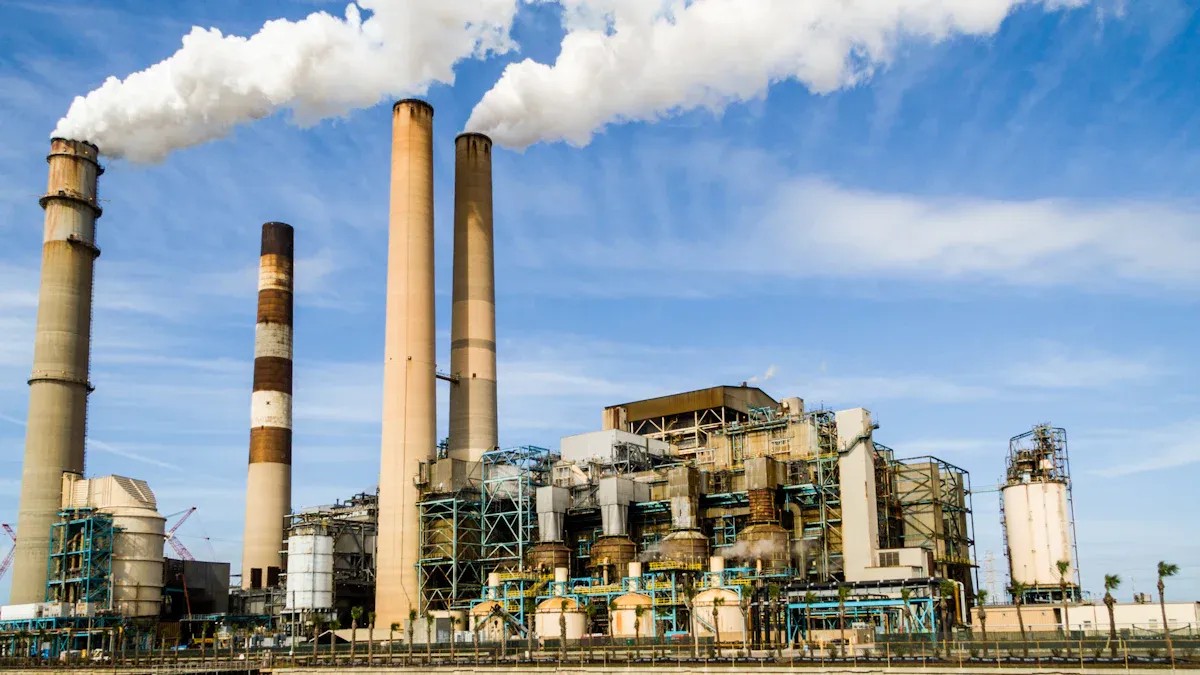

エネルギー節約

空気予熱器は、産業分野全体で大幅なエネルギー節約を実現します。発電、セメント、化学、鉄鋼製造などの施設では、プレート式空気予熱器を使用してエネルギーを回収しています。廃熱排ガスからの回収プロセスです。この回収プロセスでは燃焼空気を予熱し、ボイラーや炉に入る前に温度を上げます。予熱された空気は燃焼効率を向上させ、最適な運転温度に達するために必要な追加燃料を削減します。産業界では、空気予熱器の設置により約20～25%の燃料節約が報告されており、これは大幅な運用コストの削減につながります。セメント製造では、予熱された空気によって窯の熱効率が向上し、燃料消費量が削減されます。鉄鋼メーカーは高炉の燃焼改善による恩恵を受け、燃料利用率の向上と排出量の削減につながります。これらの節約は、資源利用を最適化しながら、省エネと排出量削減の目標達成を支援します。

SHPHEは、プレート式空気予熱器ソリューションに「Smart Eye」デジタル監視システムを統合しています。このシステムは、人工知能とエッジコンピューティングを活用してパフォーマンスを監視し、ライフサイクル全体を通して最大限の効率を確保します。オペレーターは予測メンテナンスのためのリアルタイムデータを受け取ることで、安定した運転とエネルギー効率の維持に役立ちます。

排出量削減

空気予熱器は、産業廃棄物の削減に重要な役割を果たします。熱を回収し、予熱した空気を燃焼プロセスに供給することで、これらのシステムは燃料消費量を削減し、温室効果ガスの排出量を削減します。燃焼効率の向上は、同じエネルギー出力を得るための燃料消費量を削減することを意味し、持続可能性への取り組みに直接貢献します。石油・ガス、化学、冶金産業の施設では、厳しい環境基準を満たすために空気予熱器が不可欠です。コンパクトなプレート型空気予熱器の使用は、エネルギーの無駄を最小限に抑え、熱伝達効率を最大化することで、省エネと排出量削減をさらに促進します。

コンパクトさと耐久性

コンパクトなプレート型空気予熱器は、設置面積が小さく、高い伝熱効率を実現しているため、限られたスペースの施設に最適です。SHPHEは、長寿命と優れた耐腐食性を実現するステンレス鋼と先進材料を用いてこれらのシステムを設計しています。モジュール式アセンブリにより設置とメンテナンスが容易で、連続的な高負荷運転をサポートします。他のタイプとは異なり、プレート式空気予熱器チューブの破裂や真空度の低下といった一般的な故障は発生しません。メンテナンス時間はヒートパイプ式空気予熱器の10～20%に過ぎないため、信頼性の高い性能と経済的なメリットが得られます。

• プレート式空気予熱器は、熱交換要素に高品質の材料を使用しているため、耐用年数が長くなります。

• 空気の漏れや埃の蓄積を防ぐ設計で耐久性が向上します。

• メンテナンスの必要性は低く、中断のない運用をサポートします。

• コンパクトな構造により金属の消費量と設置コストが削減されます。

SHPHEのプレート式空気予熱器は、ISO9001、ISO14001、OHSAS18001、ASME Uなどの国際規格への適合性を証明する認証を取得しています。これらの認証は、石油・ガス、化学、冶金、その他の産業における世界的なアプリケーションにおいて、品質と信頼性を保証します。SHPHEの製品は国際的なプロジェクトの要求を満たし、エネルギー効率と持続可能性のための堅牢なソリューションを提供します。

適切な空気予熱器の選択

アプリケーションシナリオ

適切な空気予熱器の選択プロセス要件と現場条件を慎重に評価する必要があります。エンジニアは、熱負荷、流量、動作温度、利用可能なスペースなどの要素を考慮します。以下の表は、主要な選定基準をまとめたものです。

シュフェ空気予熱器をカスタマイズする石油・ガス、化学、冶金など、多様な産業分野に対応しています。主な用途としては、水素改質炉、高炉、排ガス回収装置などが挙げられます。モジュール式および後付けオプションにより、スペースが限られた環境でも既存のプラントへのシームレスな統合が可能です。

メンテナンスと信頼性

長寿命と信頼性の高い運転は、堅実なメンテナンス体制にかかっています。SHPHEは、先進的な材料と保護コーティングを用いて、優れた耐腐食性を備えた空気予熱器を設計しています。オペレーターは、流体処理と腐食防止剤の塗布によりスケール付着を防止します。定期的な点検、清掃、部品交換により、効率を維持できます。「Smart Eye」デジタル監視システムは、予知保全、エネルギー効率診断、清掃効果評価を可能にします。高度なシール設計により空気漏れを最小限に抑え、伝熱性能を維持し、運用コストを削減します。これらの機能により、過酷な産業環境下でも持続的な効率と安全性を確保します。

SHPHE のプレート ソリューションは、産業施設のエネルギー節約、環境保護、長期的な信頼性を実現します。

• モジュール式の柔軟な設計により、さまざまなプロセスに適応します。

• AIR FILMTM テクノロジーは腐食を防ぎ、耐久性を確保します。

施設管理者は、性能試験を通じて適合性を評価できます。SHPHEに電話、メール、またはウェブサイトでお問い合わせいただき、お客様に最適なソリューションをお探しください。

よくある質問

プレート式空気予熱器から最も恩恵を受ける業界は何ですか?

石油・ガス、化学、冶金、発電、食品加工産業界では、プレート式空気予熱器によって最大の効率向上が期待できます。

SHPHE はどのようにして製品の信頼性を確保していますか?

SHPHE は、高度な素材、モジュール設計、および「Smart Eye」デジタル監視システムを使用して、一貫したパフォーマンスと長い耐用年数を維持します。

SHPHE は、独自の用途に合わせて空気予熱器をカスタマイズできますか?

はい、SHPHE は、厳しい産業環境向けのモジュール式および改造オプションなど、特定のプロセス要件に合わせてカスタマイズされたソリューションを提供します。
