熱交換プレートは業界の無名のヒーローでしょうか?

熱交換プレートがヒーローになる理由とは?

すべてのヒーローには核となる使命と独自のスーパーパワーがあります。熱交換プレートも例外ではありません。その効果は、その基本的な目的と優れた物理的設計の組み合わせから生まれます。このシンプルなコンポーネントは、驚くべき効率でタスクを実行し、まさに産業のチャンピオンと言えるでしょう🦸。

ミッション：精密熱伝達

熱交換プレートの主な役割は、熱エネルギーを管理することです。高温の流体から低温の流体への熱伝達を促進します。2つの流体は薄い金属プレートの反対側を流れ、決して混ざることはありません。プレートは熱伝導率の高いバリアとして機能し、熱がシームレスに通過できるようにします。

このプロセスには極めて高い精度が求められます。多くの業界では、わずか数度の誤差でも製品の損傷や安全上の問題を引き起こす可能性があります。プレートの設計により、熱伝達が制御され、予測可能なものとなっています。

精度が重要な理由精密な温度制御は、効率性だけでなく、信頼性と安全性にも関わります。食品の適切な低温殺菌、安定した条件下での化学反応、そして建物内の快適な温度維持を保証します。

スーパーパワー：表面積の最大化

このプレートの真のスーパーパワーは、一見シンプルなデザインにあります。単なる平らな金属板ではありません。各プレートは、シェブロンやヘリンボーンのような波形パターンにプレス加工されています。この巧妙なエンジニアリングは、2つの重要な目的を達成しています。

まず、非常にコンパクトな空間内で熱伝達に利用できる表面積が劇的に増加します。表面積の増加は、より速く、より完全な熱交換につながります。

第二に、このパターンは流体がプレートを横切る際に乱流を発生させます。この乱流によって流体が強制的に混合され、プレート表面に停滞層が形成されるのを防ぎます。これにより、より多くの流体がプレートに接触し、移送効率がさらに向上します。

簡単な比較を以下に示します。

最大化された表面積と誘発された乱流の組み合わせにより、プレート熱交換器は小さな設置面積を維持しながら優れた性能を実現できます。

ヒーローの解剖学：プレートの種類

ヒーローは皆同じコスチュームを着ているわけではありません。プレート式熱交換器には様々な設計があり、それぞれが特定の運用要件に合わせてカスタマイズされています。主なタイプはガスケット式、ろう付け式、溶接式の3つで、それぞれ柔軟性、耐久性、性能の独自の組み合わせを提供します。

ガスケットプレート式熱交換器

これは最も適応性の高い設計です。ガスケットユニットは、フレーム内に固定された一連の個別プレートで構成されています。ゴム製のガスケットが各熱交換プレートを密閉し、流体の流れを制御します。この構造には、2つの大きな利点があります。

·柔軟性:技術者はプレートを簡単に追加または削除して、ユニットの容量を変更できます。

·保守性:ユニットは開けることができ、清掃や点検が簡単に行えるため、メンテナンスが簡素化されます。

この設計は、頻繁な清掃が必要な食品や飲料などの業界に最適です。

ろう付けプレート熱交換器

ろう付けプレート式熱交換器（BPHE）は、コンパクトで効率的なソリューションを提供します。BPHEは、高温炉内で銅またはニッケルろう材を用いて、積層されたステンレス鋼板を接合します。このプロセスにより、ガスケットや重いフレームを必要とせず、恒久的に密閉された強固なユニットが実現します。高い熱効率と漏れ防止設計により、冷蔵、空調、住宅暖房システムで広く採用されています。

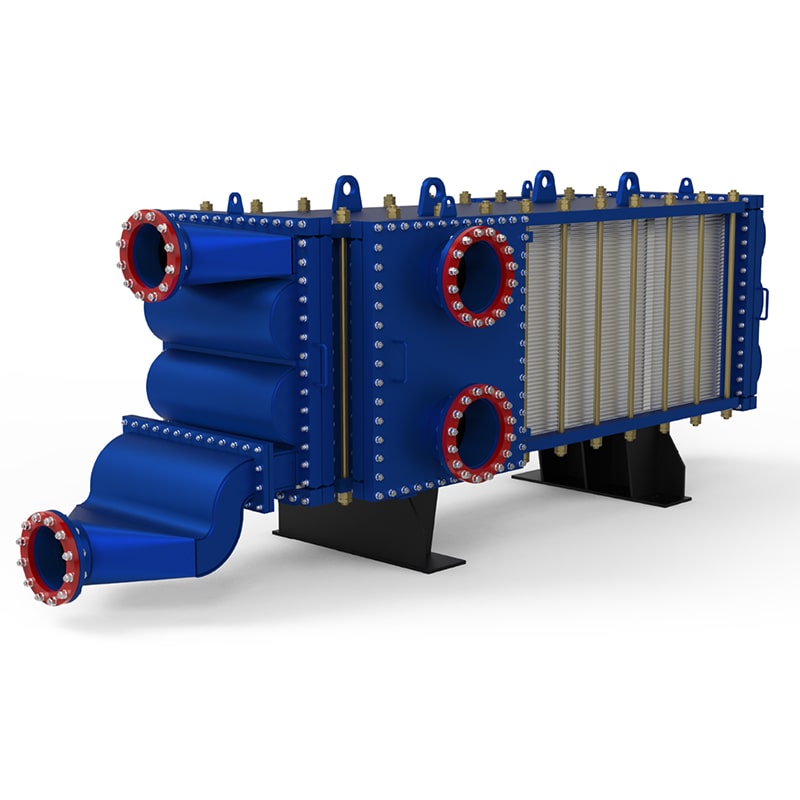

溶接プレート熱交換器

溶接ユニットは、過酷な条件下においても究極の耐久性を実現します。これらの熱交換器のプレートは溶接されており、非常に堅牢で安全なアセンブリを実現しています。この設計により、腐食性の高い化学物質や高温下で弱点となる可能性のあるガスケットが不要になります。

過酷な作業に耐える設計溶接プレート式熱交換器は、要求の厳しい用途に優れています。化学処理、石油・ガス、発電などの産業で求められる高圧・高温条件にも対応します。

このヒーローが活躍する場所：主要産業



このヒーローは、重要な分野の広大な領域でその使命を果たしています。温度を正確に制御する能力は、なくてはならない存在です。産業界は安全性、効率性、そして品質のためにこの技術に依存しており、その幅広い影響力を証明しています。

食品・飲料：安全性と品質の確保

食品・飲料業界では、公共の安全のために正確な温度管理が求められています。プレート式熱交換器低温殺菌や滅菌などのプロセスに不可欠です。牛乳、ジュース、ビールなどの製品を急速に加熱・冷却します。この急速な熱処理により、製品の風味や栄養価を損なうことなく有害な細菌を死滅させます。主な用途は以下のとおりです。

·牛乳の低温殺菌

·ジュースの殺菌

·醸造麦汁冷却

·ヨーグルト製造

HVACと冷凍：快適さをお届け

現代の建物は、この技術のおかげで快適な室内環境を実現しています。HVACシステムでは、プレートユニットが水回路間で効率的に熱を伝達し、冬は暖房、夏は冷房を提供します。また、冷凍システムでは、蒸発器や凝縮器としても使用されます。コンパクトなサイズと高い効率により、エネルギー消費量を削減し、持続可能な快適さを提供します。

化学処理：重要な反応を可能にする

化学業界では揮発性物質や強力な反応が扱われます。温度制御は安全性とプロセスの実現可能性にとって重要です。プレート式熱交換器は、化学反応中に発生する高熱を管理し、安定した状態を維持し、危険な温度上昇を防ぎます。

これらのユニットは、化学プラントにおけるプロセスを安全かつ効率的に稼働させるのに役立ちます。堅牢な設計により、腐食性の高い流体や高圧にも対応し、この要求の厳しい分野において信頼できるコンポーネントとなっています。

発電：発電所の出力向上

発電所は効率的に稼働するために膨大な量の熱を管理する必要があります。プレート式熱交換器は、タービン油や発電機システムなどの重要な機器を冷却します。また、廃熱回収にも役立ちます。この余剰熱エネルギーを回収することで、発電所全体の出力が向上し、環境負荷が低減されます。

ヒーローのツールキット：プレートが優れたパフォーマンスを発揮する理由

すべてのヒーローは、彼らに優位性を与えるツールキットを持っています。プレート熱交換器のツールキットには、シェル＆チューブ式熱交換器のような旧式の大型技術よりも優れた利点が備わっています。これらの利点こそが、産業界が最も重要な熱管理タスクにプレート式熱交換器を選択する理由です。効率、サイズ、保守性の組み合わせは、比類のない価値提案を生み出します。

優れた熱効率

プレート式熱交換器は、卓越した熱性能を実現します。波形プレートは、小さな容積で大きな表面積を生み出します。この設計は乱流を促進します。この乱流によって流体が常に混合され、より多くの流体がプレート表面に接触することで、迅速な熱伝達が実現します。

この高い効率は目に見える結果をもたらします。プレートユニットは、2つの流体間の温度差を非常に小さく保ちながら熱伝達を行うことができます。この近接温度アプローチと呼ばれる機能は、精密な制御が求められるプロセスにとって極めて重要です。

効率性の利点📈 優れた効率とは、流体の加熱や冷却に必要なエネルギーが少なくなることを意味します。これは直接的に運用コストの削減につながり、施設の二酸化炭素排出量も削減します。プロセスをより迅速かつ効率的に実行できるため、生産性を最大化し、廃棄物を最小限に抑えることができます。

コンパクトで適応性の高いデザイン

あらゆる産業施設において、スペースは貴重な資源です。プレート式熱交換器は、設置面積がコンパクトであることで大きなメリットを提供します。プレート式熱交換器は、シェル＆チューブ式熱交換器と同等の熱容量を提供できます。シェル＆チューブ式熱交換器は、シェル＆チューブ式熱交換器よりも何倍も大きく重いため、設置スペースを節約でき、設置も容易になります。

設計は柔軟性にも優れています。ガスケット式モデルでは、プレートを追加または取り外してユニットの容量を調整できます。この柔軟性は、生産需要の変化が激しい施設にとって非常に貴重です。ユニット全体を交換することなく、単一のユニットを改造するだけで、新しいプロセス要件に対応できます。

メンテナンスの容易さとダウンタイムの短縮

あらゆる産業オペレーションにおいて、ダウンタイムは大きなコストとなります。ガスケット式熱交換プレートユニットの設計は、メンテナンスを簡素化することでこのコストを最小限に抑えます。技術者はフレームボルトを緩めるだけでユニットを素早く開けることができ、個々のプレートにすぐにアクセスして点検、清掃、ガスケット交換を行うことができます。

このプロセスには、いくつかの重要な利点があります。

·迅速なサービス:清掃とメンテナンスは、シェルアンドチューブユニットに必要な時間のほんの一部で完了します。

·特殊なツールは不要:ほとんどのメンテナンスは標準ツールで実行できるため、専門業者への依存が軽減されます。

·徹底した清掃：目視検査により、すべての表面が完全にきれいであることが確認され、ユニットは最適なパフォーマンスに戻ります。

このサービス容易性は、ダウンタイムの短縮と人件費の削減に直結します。工場はより早くフル稼働に復帰できるため、生産性と収益性が最大限に高まります。

熱交換プレートは、産業における陰の立役者であることが実証されています。この部品は、重要な産業において効率を最大化し、安全性を確保し、コストを削減します。静かに作動しますが、その影響は、私たちが毎日使用する製品や消費するエネルギーに、世界中で感じられます。

よくある質問

熱交換プレートはどのように機能しますか?

2つの流体を混ぜることなく熱を伝達します。流体は薄い金属板の反対側を流れ、熱エネルギーを効率的に伝達します。

プレート式熱交換器とシェルアンドチューブ式熱交換器の主な違いは何ですか?

プレート式熱交換器は、コンパクトなユニット内に大きな表面積を確保するために波形プレートを使用します。一方、シェルアンドチューブ式熱交換器は、大きな容器内にチューブを使用するため、サイズが大きく重量も大きくなります。

ガスケットプレートはなぜメンテナンスが簡単なのでしょうか?

技術者はユニットを簡単に開けて各プレートにアクセスできます。この設計により、迅速な検査と清掃が可能になり、運用停止時間を最小限に抑え、サービス手順を簡素化できます。
