現代産業向けプレート式熱交換器カタログ

エンジニアは適切な熱交換器を選択する際に大きな課題に直面します。プレート熱交換器カタログこのタスクにおける主要なエンジニアリングツールとして機能します。エンジニアが特定の熱交換器タイプを現代の産業における要求の厳しいアプリケーションに適合させる際に役立ちます。

HVACおよび食品加工におけるプレート式熱交換器カタログの使用

HVACおよび食品加工分野のエンジニアは、性能とコンプライアンスの両方の要求を満たすために、特定のタイプの熱交換器に依存しています。詳細なプレート熱交換器カタログは、これらの選択を進めるための重要なガイドであり、柔軟な操作に適したモデルと標準化された業務向けに設計されたモデルを明確に示しています。

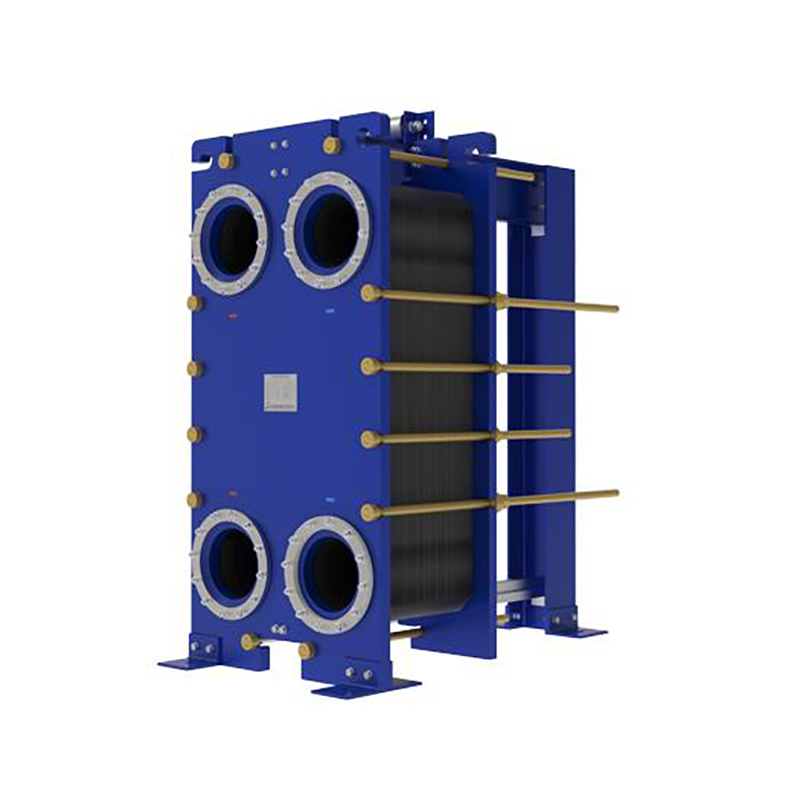

柔軟な運用を可能にするガスケット付きPHE

ガスケットプレート式熱交換器（GPHE）は、卓越した運用柔軟性を提供します。プレートとガスケットが取り外し可能な設計により、清掃、メンテナンス、部品交換が容易です。この特性により、食品加工や業務用空調設備など、頻繁なメンテナンスが必要な用途に最適なソリューションとなっています。

食品・飲料向け衛生設計 食品加工において、機器は汚染を防ぎ、清掃が容易でなければなりません。これらの用途に選定されたGPHEは、厳格な衛生設計原則を遵守する必要があり、多くの場合、以下のような基準の認証が求められます。

·3-A衛生基準特に乳製品の場合。

·EHEDG（欧州衛生工学設計グループ）ガイドライン。

ガスケットの材質も重要で、PTFE は酸に対する優れた耐性を提供し、NBR は油による信頼性の高い密閉を実現します。

HVAC では、GPHE は一般にフリークーリングに使用され、通常は水温 45°F ～ 55°F で動作します。

標準化された用途向けのろう付けPHE

ろう付けプレート式熱交換器（BPHE）は、標準化されたアプリケーション向けにコンパクトで高効率なソリューションを提供します。ガスケット式とは異なり、プレートが恒久的にろう付けされているため、耐久性と漏れのないユニットを実現しています。BPHEは、主に向流を最大化する設計により、従来のシェル＆チューブ式熱交換器と比較して優れた熱性能を発揮します。これにより、温度への接近が容易になり、効率が向上します。

エンジニアは、次のような役割のために冷凍および空調システムで BPHE を広く使用しています。

·チラーおよびヒートポンプの蒸発器および凝縮器

・液体冷媒冷却用エコノマイザー

·冷凍サイクルのサブクーラー

これらの標準化されたユニットは、高性能と小さな設置面積が最も重要となるシステムにすぐに導入できます。

重工業における厳しい状況を乗り切る

重工業は、最も困難な熱管理シナリオを提示します。これらの分野のエンジニアは、極度の圧力、温度、そして扱いにくい媒体に耐える機器を選択する必要があります。包括的なプレート熱交換器カタログこれらの環境に合わせた堅牢なソリューションを特定するには不可欠です。

高圧・高温用溶接PHE

溶接プレート式熱交換器は、要求の厳しいプロセスアプリケーションにおける耐久性を考慮して設計されています。ガスケットレスの全溶接構造により、従来設計の最大の弱点が解消され、1,015psiを超える圧力と最高650℃（1,202°F）の温度でも信頼性の高い動作を実現します。そのため、性能を犠牲にすることが許されない分野において不可欠な存在となっています。

主な用途は次のとおりです。

·石油・ガス: 高圧炭化水素流を扱う原油予熱やガス精製に使用されます。

·化学処理: 攻撃的な流体を管理し、反応温度を制御するのに最適です。

·発電: 液体の損失を防ぐことが重要な閉ループ冷却システムに採用されています。

一般的な故障リスクの軽減堅牢な溶接設計は、高応力環境でよく見られる重大な故障モードに直接対応します。ガスケットを排除することで、これらのユニットはシール不良による漏れのリスクを大幅に低減します。また、堅牢な構造は優れた耐振動性と耐腐食性を備え、長期的な運用安定性を保証します。

粘性流体または粒子流体のワイドギャップモデル

浮遊物質、繊維、または高粘度を含むプロセス流体は、目詰まりのリスクが高くなります。ワイドギャッププレート式熱交換器は、特殊な設計によりこの問題を解消します。これらのモデルは、最大10mmにも及ぶ非常に幅広の流路を備えており、スラリー、スラッジ、繊維を含んだプロセス流体などの媒体をスムーズに流すことができます。

この設計は、汚れや詰まりを効果的に防止し、運転サイクルの延長とメンテナンスコストの削減につながります。エンジニアは、パルプ・製紙業界における黒液処理や化学プラントにおける特殊媒体処理に、このユニットを頻繁に採用しています。その結果、従来の設計で発生していたダウンタイムを回避し、信頼性と効率性に優れた熱伝達を実現します。

特殊技術および新興技術向けの調達ソリューション

産業の発展に伴い、高度に専門化された熱管理ソリューションの需要が高まっています。包括的なプレート熱交換器カタログは、標準構成を超えて特定のプロセス ニーズに対応し、ユニークでハイテクなアプリケーション向けの革新的な設計を見つけるエンジニア向けのガイドです。

タンクおよび容器加熱用ピロープレート

ピロープレート熱交換器大型タンクや容器の加熱・冷却に汎用性の高いソリューションを提供します。これらのコンポーネントは、2枚の金属板を溶接することで形成された独自の膨張型「ピロー」構造を特徴としています。この設計により、効率的な熱伝達のための広い表面積と、圧力制御に対する優れた構造的完全性が得られます。食品製造、化学処理、その他大容量の安定した温度制御を必要とする産業において、タンクの一体型加熱・冷却ジャケットとしてエンジニアからご指定いただくことがよくあります。

性能計算：ピロープレートの有効性は、流体特性、材料の熱伝導率（λ）、およびファウリングの可能性（Rf）を考慮した総括熱伝達係数（k）に依存します。専用のソフトウェアは、エンジニアがこれらの変数をモデル化し、タンクアプリケーションにおける最適な性能を確保するのに役立ちます。

ハイテク用途向けプリント回路熱交換器（PCHE）

プリント回路熱交換器（PCHE）は、最先端の熱管理技術を代表する製品です。メーカーは、金属板に複雑な微細チャネルを化学エッチングで形成し、積層・拡散接合することでこれらのユニットを製造します。このプロセスにより、非常にコンパクトで軽量、かつ堅牢で、優れた熱効率を備えた熱交換器が実現します。

PCHEは極度の圧力と温度に耐えられるため、先進分野および新興分野で不可欠な存在となっています。その高い電力密度と耐久性は、以下の点で極めて重要です。

·グリーン水素の製造と液化

·航空宇宙用熱管理システム

·LNG施設を含む極低温アプリケーション

·高度な製造プロセス

PCHE は、耐腐食合金 (CRA) やニッケルベースの超合金などの材料を使用することで、深海設備から宇宙探査ハードウェアまで、最も要求の厳しい環境でも信頼性の高いパフォーマンスを提供します。

アプリケーション全体のエネルギー効率の最適化

エネルギー効率を最大化することは、あらゆる業界における主要な目標です。プレート式熱交換器この取り組みの中心となるのが、廃熱回収とカスタマイズされたパフォーマンスのための高度なソリューションを提供する企業です。連邦税額控除や公益事業からの還付金といった政府の優遇措置は、これらの高効率システムの導入をさらに促進しています。

廃熱回収用プレート式空気予熱器

プレート式空気予熱器は、排気流から貴重な熱を回収するために特別に設計されています。産業プロセスでは、排ガス温度が1100℃を超えることもあり、大きなエネルギーロスの原因となっています。これらの装置は、この熱エネルギーを回収し、燃焼空気を予熱するために利用します。このプロセスにより、燃焼効率をほぼ99%まで向上させ、燃料消費量を削減できます。最適化されたプレート構造により、熱伝達が向上し、気流抵抗が最小限に抑えられます。その結果、プレート式空気予熱器は他の技術に比べて大きな利点を提供します。



独自のプロセスニーズに対応するカスタムソリューション

標準モデルはすべての用途に適合するとは限りません。包括的なプレート式熱交換器カタログには、カスタム設計ソリューションのオプションが含まれていることがよくあります。食品加工、医薬品、化学品製造などの業界では、独自の要件があり、特別な設計が求められます。例えば、食品メーカーでは、クリーミーなピーナッツバターの適切な食感を実現するために、特別なプレート構成が必要になる場合があります。

精密な設計⚙️ エンジニアは、数値流体力学 (CFD) などの高度なツールを使用して、これらのカスタムユニットを設計および検証します。CFD シミュレーションは次の点で役立ちます。

·流路を最適化して熱伝達を最大化します。

·ユニット全体の圧力降下を予測します。

·腐食や汚れに強い材質を選定します。

このデジタル モデリングにより、最終製品が特定のプロセスに対して最適なパフォーマンスを発揮することが保証されます。

プレート式熱交換器のカタログは単なる製品リストではありません。複雑な熱的課題を解決するための重要なリソースです。エンジニアはこの重要なリソースを活用して、よくある選定ミスを回避し、長期的な信頼性を確保するための最適な材料を選択します。これらの資料の活用方法を理解することで、あらゆる産業用途において最も効果的な熱伝達ソリューションを自信を持って選択し、実装することができます。

よくある質問

エンジニアはガスケット式 PHE と溶接式 PHE のどちらを選択するのでしょうか?

ガスケット式モデルは、衛生的な用途においてメンテナンスが容易です。溶接ユニットは、重工業における極圧・高温用途にも高い耐久性を発揮します。

材料選択において最も重要な要素は何ですか?

エンジニアは流体の適合性を最優先します。材料はプロセス媒体による腐食に耐えなければなりません。これにより長期的な信頼性が確保され、システム内の漏れを防止できます。

カタログはカスタムデザインにどのように役立ちますか?

カタログには標準コンポーネントの性能データが記載されています。エンジニアはこのデータを基準として、独自のプロセス要件に合わせたカスタムソリューションを開発します。
