産業用途に適した予熱空気システムの選択

適切な予熱空気システムの選択は、あらゆる産業プロセスの成功を左右します。各産業施設には独自のニーズがあるため、予熱空気システムの機能を特定のプロセス要件に適合させることが不可欠です。適切な予熱器は、排ガスから熱を回収するだけでなく、燃料使用量と排出量を削減することで、プラントの効率と持続可能性を向上させます。SHPHEのプレート式空気予熱器のような高度なソリューションは、高い効率、耐腐食性、モジュール設計を備えており、産業界のエネルギーコスト削減と環境パフォーマンスの向上に貢献します。

予熱空気システムの基礎

予熱空気システムとは

あ予熱空気システム多くの産業現場で重要な役割を果たしています。このシステムは、排ガスから熱を回収し、その熱を利用して入ってくる空気を加熱炉や燃焼室に入る前に温めます。主な構成部品には、チューブ、伝熱シート付きローター、スートホッパー、バッフル、ケーシング、シール、駆動機構などが含まれます。

• 管状空気予熱器は薄肉鋼管を使用します。高温の排気ガスはこれらの管を通過し、管内を流れる空気に熱を伝達します。

• ロータリーエアヒーターは、熱伝達プレートが詰まった円筒形のローターを備えています。ローターが回転すると、排気ガスから熱を吸収し、吸入空気に放出します。

• どちらのタイプも、空気の漏れを防ぎ効率を維持するためにケーシングとシールを使用しています。

空気予熱システムは、幅広い産業用途に使用されています。発電所、製油所、製造工場などの施設では、高温加熱プロセスからエネルギーを回収するためにこれらのシステムが使用されています。一般的な用途としては、ボイラー、窯、溶解炉、オーブンなどが挙げられます。これらのシステムは空気を予熱することで燃料消費量を削減し、排出量を削減するため、エネルギー管理と環境保護に不可欠な存在となっています。

選択が重要な理由

適切な予熱空気システムの選択は、産業用加熱操作の効率と安全性に直接影響します。空気予熱器は、燃焼加熱器またはプロセスの特定のニーズに適合する必要があります。適切に選択された空気加熱器は、いくつかの重要な利点をもたらします。

1. 廃熱を回収して燃焼空気を予熱し、熱効率を高めます。

2. これらは、燃焼ヒーターやボイラー内で迅速かつ効率的な燃焼を促進します。

3. 排気ガスから廃熱を抽出し、熱損失を削減します。

4. これらは、低品質の燃料の使用をサポートし、よりクリーンな排出ガスの実現に貢献します。

5. 吸入空気の温度を上げることで、燃料コスト効率と全体的なパフォーマンスが向上します。

不適切な予熱器を選択すると、問題が発生する可能性があります。空燃比が不適切になると、酸素過剰または酸素欠乏につながる可能性があります。酸素過剰は熱効率を低下させ、酸素不足は不完全燃焼を引き起こし、排出量の増加につながります。また、不適切な予熱器の選択は、重要な部品の早期故障、メンテナンスコストの増加、安全上のリスクにつながる可能性があります。

ヒント：予熱プロセスを定期的に評価し、変化する運転条件に合わせて空気予熱システムを調整してください。これにより、最適なエネルギー使用を維持し、機器の寿命を延ばすことができます。

空気予熱器の種類

産業施設はい​​くつかの主要な種類の空気予熱システム加熱ヒーターの性能とエネルギー回収を最適化します。各空気予熱器の設計は、特定の加熱用途に独自の利点を提供します。

プレート式空気予熱器

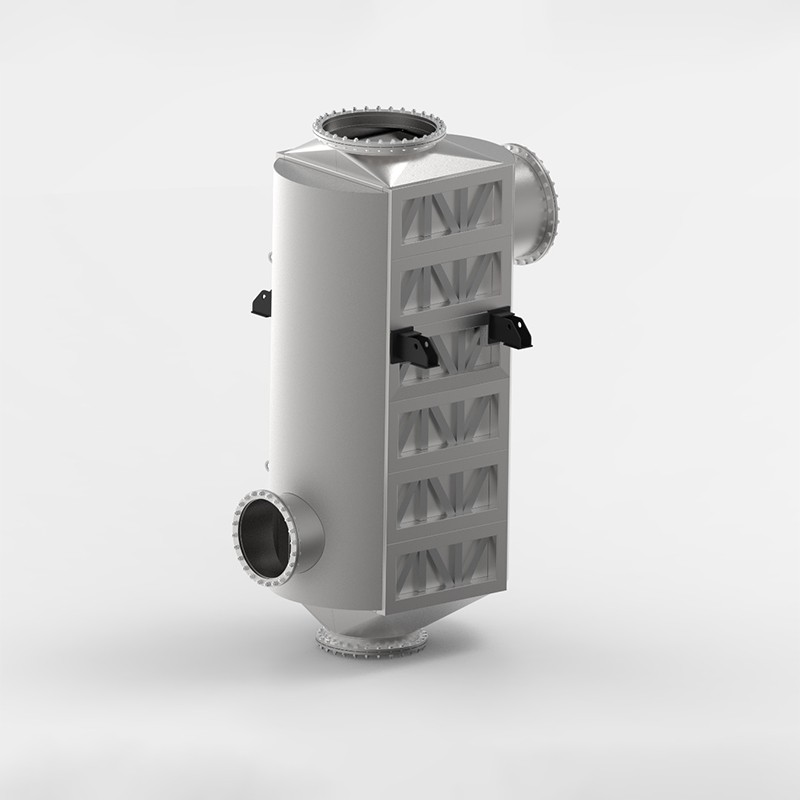

プレート式空気予熱器プレート式空気予熱器は、波形の金属板を使用して、高温の排気ガスと入ってくる空気が交互に流れるチャネルを作成します。 この設計により、熱伝達効率が最大限に高まり、燃焼ヒーターシステムの高効率加熱がサポートされます。 SHPHE のプレート式空気予熱器は、メンテナンスが簡単で柔軟な設置が可能なモジュラー構造が特長です。 このシステムは耐腐食性のステンレス鋼を使用しているため、厳しい加熱環境でも耐久性が確保されます。 オペレータは、空気予熱器全体を停止することなく、個々のプレートモジュールを交換または再構成できます。 コンパクトで軽量な構造により、大きな熱交換表面積が得られ、燃焼ヒーターアプリケーションでの占有スペースが削減されます。 プレート式空気予熱器は高い熱伝達効率を実現し、従来の管状空気予熱器の 1 ～ 3 倍になることがよくあります。 石油・ガス、冶金、化学処理などの業界では、廃熱を回収し、排出量を削減し、燃焼ヒーターの効率を向上させるためにこれらの空気予熱器が使用されています。

注記：プレート式空気予熱器は、表面が滑らかで清掃が簡単なため、耐用年数が長く、メンテナンス コストが低く抑えられます。

管状空気予熱器

管状空気予熱器は、燃焼ヒーターの排気口付近に配置された直管の束で構成されています。高温のガスが管内を通過し、その上を流れる空気に熱を伝達します。これらの空気予熱器は、発電、化学、精製の用途で広く使用されています。管状空気予熱器は汚れたガスを良好に処理し、燃焼ヒーターシステムに信頼性の高い加熱を提供します。開放型設計により、排気ガスをより適切に制御し、蒸気ボイラーやタービンにおける効率的な燃焼を促進します。ただし、効率を維持するためには、より多くのスペースと定期的な管の清掃が必要です。

ロータリーエアプレヒーター

ロータリーエアプレヒーターは、回転するマトリックスが排気ガスから熱を吸収し、吸入空気へと伝達する構造を備えています。この設計により、大規模な加熱用途において、加熱効率が向上し、燃料消費量を削減できます。ロータリーエアヒーターは、発電所、石油・ガス産業、海洋産業で広く使用されています。先進的な材料と制御システムにより、耐久性が向上し、加熱プロセスの精密な制御が可能になります。ロータリーエアプレヒーターは、加熱ヒーターの運転における排出削減と省エネに貢献します。

システム比較

各タイプの空気予熱器は、特定の加熱炉のニーズに対応します。プレート式空気予熱器は効率とメンテナンス性に優れ、管状空気予熱器は汚染ガス環境に最適で、ロータリー式空気予熱器は大規模な加熱用途向けに高度な制御を提供します。

選考基準

パフォーマンスニーズ

すべての産業施設は、空気予熱器を選定する前に、プロセス要件を評価する必要があります。空気予熱器の性能は、燃焼式ヒーターの運転と全体的なエネルギー管理に直接影響を及ぼします。重要な指標には、補助負荷の変動、燃料消費量、排出量、蒸気発生量などがあります。オペレーターは、空気予熱器の漏れがファン負荷と消費電力にどのような影響を与えるかを監視する必要があります。漏れが増加すると燃料消費量が増加し、排出量の増加や排出ガス制御のための消耗品の使用頻度の増加につながる可能性があります。蒸気出力の低下は、一部の用途において、発電量と貴重な蒸気の供給量の両方に影響を与える可能性があります。

設備においては、効率性、環境条件への適応性、耐食性も考慮する必要があります。高効率空気予熱器は熱伝達効率を高め、省エネと安定した加熱を実現します。ステンレス鋼などの素材は耐腐食性と耐摩耗性に優れており、過酷な環境下でも信頼性の高い性能を発揮します。自動制御システムは、実際のニーズに応じて予熱量を調整できるため、柔軟性と効率性が向上します。プレート式、チューブ式、ロータリー式など、適切なタイプの空気予熱器を選択することで、特定の加熱炉用途やプロセス条件との互換性を確保できます。

エネルギー源

エネルギー源の選択は予熱器の選定に影響します。天然ガス、石油、または代替燃料を使用する施設では、燃焼器の燃焼特性に合わせて空気予熱器を適合させる必要があります。空気を予熱することで燃焼効率が向上し、燃料消費量が削減され、運用コストと排出量が削減されます。エネルギー集約型産業では、持続可能な操業のためには、排ガスからの熱回収を最大限に高めることが不可欠です。空気予熱器は、変化する温度と湿度に適応し、様々な加熱用途において一貫した性能を確保する必要があります。

空間と設置

スペースの制約と設置要件は、空気予熱器の選択において重要な役割を果たします。プレート式空気予熱器のようなコンパクトな設計は、大きな熱交換面設置面積を最小限に抑えながら、設置スペースを最小限に抑えます。スペースが限られた施設では、柔軟な設置と容易なメンテナンスを可能にするモジュラーシステムが役立ちます。設置の複雑さ、機器の重量、既存の燃焼式ヒーターシステムとの統合を考慮する必要があります。工場でテスト済みのユニットは、設置を簡素化し、既存のインフラへの安全な統合を保証します。

モジュラー空気予熱器を使用すると、システム全体をシャットダウンせずに個々のモジュールを交換または再構成できるため、ダウンタイムとメンテナンスコストが削減されます。

コスト要因

空気予熱器の選定において、コストは依然として重要な要素です。施設は初期投資と長期的な運用コストの両方を考慮する必要があります。主なコスト項目には、機器の購入、設置、試運転、オペレーターのトレーニング、カスタムエンジニアリング、排出ガス規制への適合、そして継続的な燃料費と運用コストが含まれます。

施設は、初期コストと、燃料消費量の削減やエネルギー効率の向上による長期的な節約のバランスを取る必要があります。カスタムエンジニアリングや排出ガス規制への対応はコスト増加につながる可能性がありますが、これらの投資は信頼性の向上や規制当局の承認取得につながる場合が多いです。

安全性とコンプライアンス

安全性と規制遵守は、あらゆる産業用暖房プロジェクトにおいて不可欠です。空気予熱器は、FM Global、CSA、EN、CGA、ATEX、TSSAなどの認証を取得する必要があります。機器には、自動管理、遠隔監視、多重フェイルセーフシャットダウンのためのプログラマブルロジックコントローラーが搭載されている必要があります。OSHA規制への準拠は、適切な換気、騒音制御、過圧防止を確保します。施設では、従業員に対し、安全な操作、個人用保護具の使用、緊急停止手順に関する教育を実施する必要があります。圧力逃し弁や空気質監視システムなどの安全装置を設置することで、作業員と機器の両方を保護することができます。

工業施設は、米国環境保護庁（EPA）の大気浄化法に基づく排出規制にも準拠する必要があります。近年の傾向として、よりクリーンでエネルギー効率の高い技術の導入が促進されており、最新の燃焼式ヒーター用途では、先進的なエアヒーターが最適な選択肢となっています。

メンテナンス

長期的な信頼性は、効果的なメンテナンスにかかっています。設備では、熱交換器の汚れを防ぎ、熱伝達効率を維持するために、熱交換器の定期的な清掃をスケジュールする必要があります。腐食防止対策を講じることで、空気予熱器の損傷を防ぐことができます。熱交換器を通る空気の流れを最適化することで、システム性能を最大限に高めることができます。オペレーターは、問題を早期に発見し、改善の余地を特定するために、空気予熱器の性能を監視する必要があります。

選択手順

要件を評価する

正しい選択空気予熱器プロセス要件の徹底的な評価から始まります。施設管理者は、自社の産業システムの具体的なニーズを理解する必要があります。以下の手順が、この評価に役立ちます。

1. 建物の使用状況と占有状況に基づいて、空調ユニット (AHU) に必要な外気量を特定します。

2. 加熱コイルが、最小需要から全外気量まで、広範囲の外気量に対応できることを確認します。

3. 加熱コイルの水流速度を評価して、層流、汚れ、凍結、加熱の不均一性などの低流量の問題を防止します。

4. 加熱コイルによって生じる空気側の圧力低下を考慮し、供給ファンがこの変化に対応できるかどうかを確認します。

5. 温水配管システムを評価して、ボイラーのサイズに影響する最大許容流量とシステム デルタ T を決定します。

6. コイルと配管を評価した後、交換用ボイラープラントのサイズを決定し、全体的なシステムパラメータを確立します。

7. 機器の設置面積、電力需要、シャットダウン ロジスティクスなどの実際的な障害を考慮します。

オプションを比較する

要件を評価した後、施設は利用可能な空気予熱装置のオプションを比較する必要があります。体系的なアプローチは、意思決定者が各システムの適合性を評価するのに役立ちます。4Eフレームワークは包括的な比較を提供します。

1. エネルギー分析: 熱効率を測定して、システムが利用可能なエネルギーをどれだけ効率的に利用しているかを判断します。

2. エクセルギー分析: エネルギー使用の質と有用な作業の可能性を理解するために、第 2 法則の効率を評価します。

3. 環境基準: 温室効果ガスの排出量を確認し、環境への影響に関連する罰金や税金を考慮します。

4. 経済分析: 資本コストと運用コスト、回収期間、正味現在価値、金利に対する感度を分析します。

施設では、エネルギー効率に優れ、排出量を最小限に抑え、強力な経済的正当性を備えた空気予熱装置を選択する必要があります。

専門家に相談する

空気予熱器の専門家に相談することで、選定プロセスに貴重なメリットがもたらされます。専門家は、各施設の固有の運用要件に合わせたカスタマイズされたソリューションを提供します。設置、メンテナンス、最適化までをカバーするエンジニアリングサポートにより、既存のインフラとのシームレスな統合を実現します。専門家は、二酸化炭素排出量の削減に役立つ、持続可能でエネルギー効率の高い技術を推奨します。施設に最適な空気予熱器の種類と設計を導き、最適な性能と信頼性を実現します。

• 特定の産業ニーズに合わせたカスタマイズされたソリューション

• 設置とメンテナンスのエンジニアリングサポート

• 高度な制御システムとモジュール設計へのアクセス

• エネルギー効率の向上によるコスト削減

• 運用と環境の改善に関する実績のある経験

コストを分析する

空気予熱器の選定を確定する前に、包括的なコスト分析が不可欠です。施設は、ライフサイクル全体の費用を含む総所有コスト（TCO）を考慮する必要があります。

• 設置コストには、機器の購入、統合、補助システムが含まれます。

• 運用コストには、燃料またはエネルギーの消費、水と化学薬品の処理、人件費が含まれます。

• メンテナンスコストには、定期的なサービス、検査、修理が含まれ、システムの寿命を延ばします。

• 排出規制とコンプライアンスには、監視や炭素税などの初期費用と継続費用の両方がかかります。

• 予期しないコストを回避するために、予算編成では不測の事態や補助システムの統合を考慮する必要があります。

• 長期的な運用コストは多くの場合、初期資本投資額を超えますが、燃料費が最大の割合を占めます。

適切なメンテナンスと規律ある運用は、故障や非効率性を防止し、ライフサイクル全体のコストを削減します。信頼性の高い空気予熱システムに投資した施設は、燃料費の削減と計画外の停止の減少というメリットを得られます。

将来の計画

将来のニーズを見据えた計画を立てることで、施設の要件が変化しても空気予熱システムの有効性を維持できます。管理者は、生産量、燃料の種類、規制基準などの変更の可能性を考慮する必要があります。SHPHEが提供するようなモジュール設計は、拡張や再構成を容易にします。また、施設は制御システムのアップグレードや新技術との統合にも備えておく必要があります。

ケーススタディ

産業用途

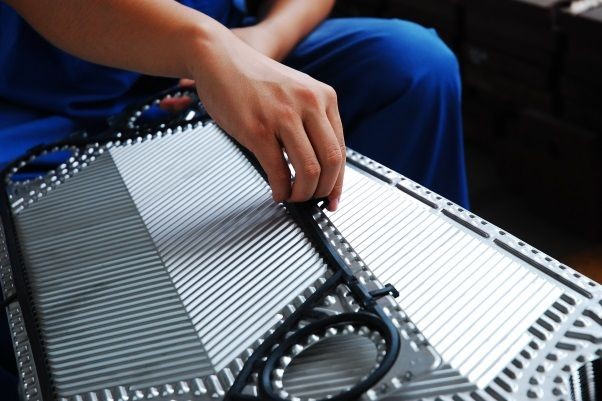

産業施設では、エネルギー効率の向上と加熱炉運転時の排出量削減のため、予熱空気システムを導入しています。鉄鋼製造業では、ミシガン州の大手企業が鋼材加熱炉に廃熱回収システムを導入しました。このシステムは流入空気を予熱することで、年間380万ドルのエネルギーコスト削減と3万2000トンのCO2削減を実現しています。テキサス州のセメント工場では、有機ランキンサイクルシステムを用いてクリンカー冷却器の廃熱を電力に変換し、1.5MWの電力を発電し、年間100万ドルの節約を実現しています。インドのArvind Limitedなどの繊維工場では、プレート熱交換器デニム加工時の温水廃水から熱を回収します。これらのアプリケーションは、大幅なエネルギー節約と温室効果ガス排出量の削減につながります。

水平型レードル予熱器は、鉄鋼生産やアルミ鋳造工場で一般的になっています。均一な加熱を実現し、耐火ライニングを保護し、溶融金属の取り扱い時の安全性を向上させます。米国のスミスフィールド・フーズのような食品加工工場では、冷凍コンプレッサーの熱を回収して衛生用水を予熱しています。この方法により、年間10万MMBtu以上のエネルギーが節約され、天然ガスの消費量も削減されています。石油精製および石油化学部門の産業現場では、プレート式空気予熱器を使用して、製油炉や石油化学炉の燃焼ヒーターの性能を最適化しています。発電ボイラーもこれらのシステムの恩恵を受けており、熱回収を促進し、持続可能な操業をサポートしています。

効果的な予熱空気システムの選択には、いくつかの重要なステップがあります。施設では、用途を定義し、必要な空気温度と流量を決定し、加熱能力を計算し、最高動作温度を考慮し、適切なエネルギー源を選択する必要があります。SHPHEのプレート式空気予熱器高い熱効率、コンパクトな設計、そして容易なメンテナンスを実現しています。先進的な素材とスマートな監視機能により、信頼性と持続可能な運用をサポートします。施設様は、ニーズに最適なソリューションを確実に提供するために、専門家にご相談の上、最適な設置場所の選定と評価をご検討ください。

よくある質問

プレートエア予熱器を使用する主な利点は何ですか?

プレート式空気予熱器は高い熱効率を有し、従来の設計よりも多くの排ガスからの廃熱を回収します。これにより燃料使用量が削減され、排出量も削減されます。コンパクトなサイズとメンテナンスの容易さから、多くの産業界でプレート式空気予熱器が採用されています。

SHPHE のプレート式空気予熱器はメンテナンスにどのように役立ちますか?

SHPHEのプレート式空気予熱器はモジュール設計を採用しています。オペレーターはシステム全体を停止することなく、個々のプレートモジュールを交換または清掃できます。これにより、ダウンタイムが短縮され、メンテナンスコストが低減されます。

プレート式空気予熱器を最も頻繁に使用する業界はどれですか?

プレート式空気予熱器は石油・ガス、冶金、化学処理、そして環境制御。これらの産業は、信頼性の高い熱回収と省エネを必要としています。プレート式空気予熱器は、厳しい効率基準と排出基準を満たすのに役立ちます。
