熱交換器とは

A.熱交換機 ある流体から別の流体への熱の伝達を容易にするように設計された特殊な装置ですこのメカニズムは、さまざまなシステム間の温度バランスを維持し、機械やプロセスの最適機能を保証する基本です。効率的な熱交換が欠如すると、過熱、エネルギー浪費、潜在的なシステム障害につながる可能性があります。

産業 · 日常生活における熱交換器の応用

産業複合施設の限界を超えて、 工業用熱交換器 日々の存在に浸透しています家庭を暖めるラジエーターから、食品を保存する冷蔵システムまで、これらのデバイスは不可欠です。産業では、発電所、化学処理ユニット、製造ラインの要点であり、そのユビキタスと重要性を強調しています。

熱伝達 in 熱交換器

作業原理 オフ熱交換器s

熱交換器の有効性は、 3 つの主要な熱伝達メカニズムに依存します。

伝導： これは、材料を通してまたは接触する材料間の熱の直接伝達に関するものです。熱交換器では、 2 つの流体を分離する壁を通して伝導が行われる。

対流： これは、流体のバルク移動による熱の移動を含みます。密度の差によって自然に駆動されるか、ポンプやファンなどの外部手段によって強制的に誘導される。

放射能： これは電磁波を通じた熱の伝達です。熱交換器ではあまり優勢ではありませんが、高温アプリケーションで役割を果たすことができます。

効率的な熱交換の重要な考慮事項

最適な熱伝達を達成するには、細心の設計が必要です。

材料の選択： 高い熱伝導率の材料は熱伝達率を高めます。さらに、耐食性材料は、交換器の寿命を延ばします。

表面積最適化： 流体と接触する表面積を最大化することで、熱伝達を促進します。これはフィンのような延長表面で達成できます。

フロー配置： 2 つの流体の相対的な動き （ 対流、平行流、または交差流 ） は、温度勾配、その結果、熱伝達の効率に影響を与えます。

What Are The メイン熱交換器のタイプ

シェルおよびチューブ熱交換器：

円筒状のシェル内に囲まれた一連のチューブで構成されるシェルとチューブ熱交換器は、耐久性と汎用性で有名です。一方の流体はチューブを通過し、もう一方の流体はシェル内でそれらの周りを流します。この設計は、高圧アプリケーションの処理に得意であり、石油化学処理や発電などの産業で普及しています。

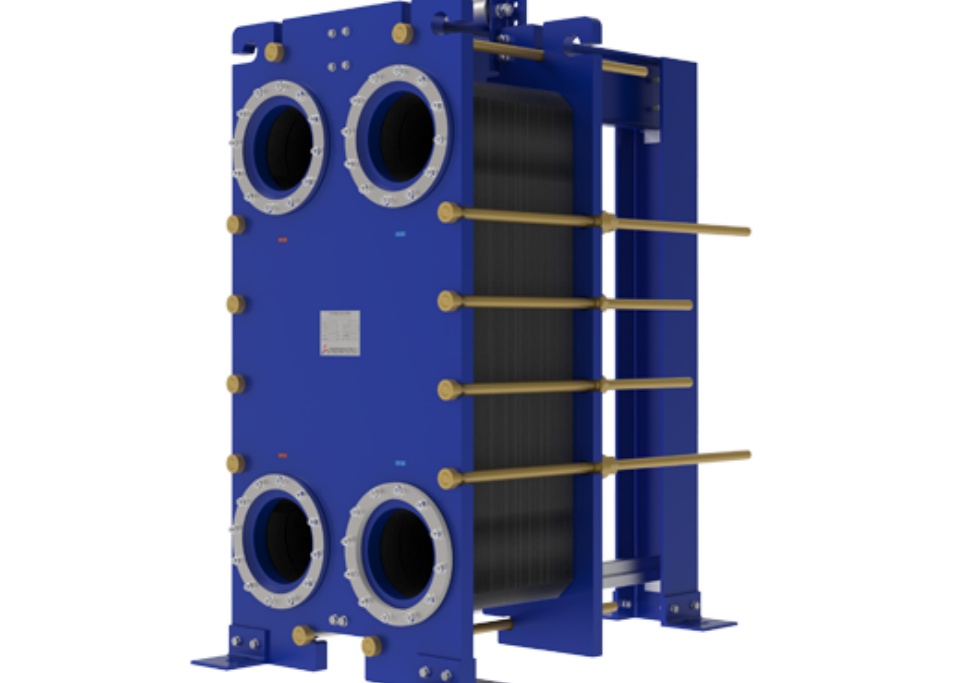

板熱交換器:

コンパクトな空間効率

板熱交換器は、段ボール板を積み重ねて密度の高い流体チャネルを作り出すことで、コンパクトな効率を実現します。プレートパターンからの乱流は、熱伝達を 3 — 5 倍に増加させ、スペース要件を削減します。モジュラー設計により、プレートの追加 / 撤去による容量調整が可能。その容積はシェルおよびチューブタイプよりも 90% 小さく、 HVAC 、船舶、または工場の狭いスペースに最適です。軽量材料 （ 例 ：ステンレス鋼 ） はさらに省スペースを高めます。

プレートが熱伝達を最適化する方法

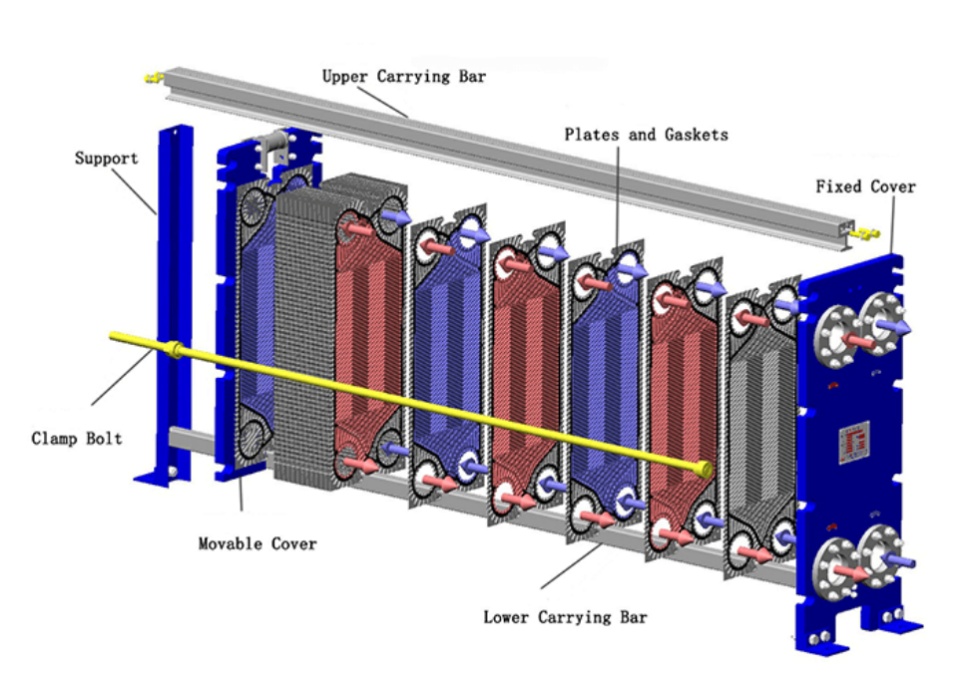

プレート熱交換器 （PHE）複数の薄い段ボール板が積み重ねられ流体の流れを交互に形成しています波形は乱流を誘導し、熱伝達係数を高め、コンパクトなフットプリント内で効率的な熱交換を保証します。

クリーニングと運用上の利点

モジュラー性質のプレート式熱交換器 簡単に分解でき、簡単な清掃とメンテナンスが容易です。この設計はダウンタイムを最小限に抑え、一貫した運用効率を保証します。

食品加工から HVAC システムへ

そのコンパクトな設計と高効率はガスケット付きプレート熱交換器 食品加工施設や HVAC システムなど、スペースが限られた用途に最適です。洗浄が容易なため、衛生基準が厳しい産業で特に好まれています。

プレートおよびシェルの熱交換器:

プレートとシェル設計を組み合わせ、溶接プレートパックを円筒形シェルに埋め込む。シェルとチューブユニットの耐圧性を備えたプレート交換器のコンパクト性を提供します。流体はプレートチャネルとシェルサイドスペースを通って流れ、高い熱効率と最大 80 bar の取扱圧力を達成します。アプリケーションには、地区暖房、石油 · ガス処理、高圧蒸気システムなどがあります。ハイブリッド設計は汚れを低減し、熱膨張に対応しますが、コストは高くなります。溶接構造のためメンテナンスが困難ですが、厳しい条件では従来のタイプを上回ります。

フィンの管熱交換器:

フィン付きチューブ交換器は、チューブの外側にフィンを取り付けることで、流体とガス間の熱伝達を強化します。フィンは表面積を増大させ、ガスの低い熱伝導率を補償します。これらは、空調、自動車用ラジエーター、航空宇宙冷却システムに広く使用されています。強制対流 （ 例えば、ファン ） はしばしばガスサイドの熱伝達を改善するために適用されます。銅管付きアルミニウムフィンなどの材料は、導電性とコストのバランスを提供します。ガス液熱交換に有効ですが、フィン表面の汚れは時間とともに効率を低下させます。プレート交換器よりもコンパクトではありませんが、空気やガスを媒体の 1 つとして必要とするシナリオに優れています。

空冷式熱交換器：

空冷式熱交換器は、周囲空気を冷却媒体として利用することで、水の必要性をなく、環境的に持続可能で費用対効果が高くなります。フィン付きチューブとファンで構成され、対流熱伝達を高める。発電所や石油化学産業に広く用いられるこれらの交換器は、水資源が乏しい地域では特に有利です。

二重管の熱交換器：

ヘアピン熱交換器としても知られ、ダブルパイプ設計は、 1 つのパイプが別のパイプの中に入れ子になっている。一方の流体は内側のパイプを流れ、もう一方の流体は 2 つのパイプ間の環状空間を循環します。このシンプルな設計は、コスト効率が高く、熱伝達要件が低いアプリケーションに適しています。モジュラー性により、インストールとスケーラビリティが容易です。

比較性能、メンテナンス コスト & コスト

熱伝達効率と運用効率の違い

各熱交換器タイプは異なる性能特性を提供します。

シェルおよびチューブ交換器は、高圧および高温の処理に優れ、重型アプリケーションに適しています。

プレート交換器高い表面積比で、コンパクトな設計で優れた熱伝達率を提供します。

空冷式交換器は水源からの独立性を提供し、二重パイプ式交換器は小規模な操作でシンプルで信頼性を提供します。

メンテナンス

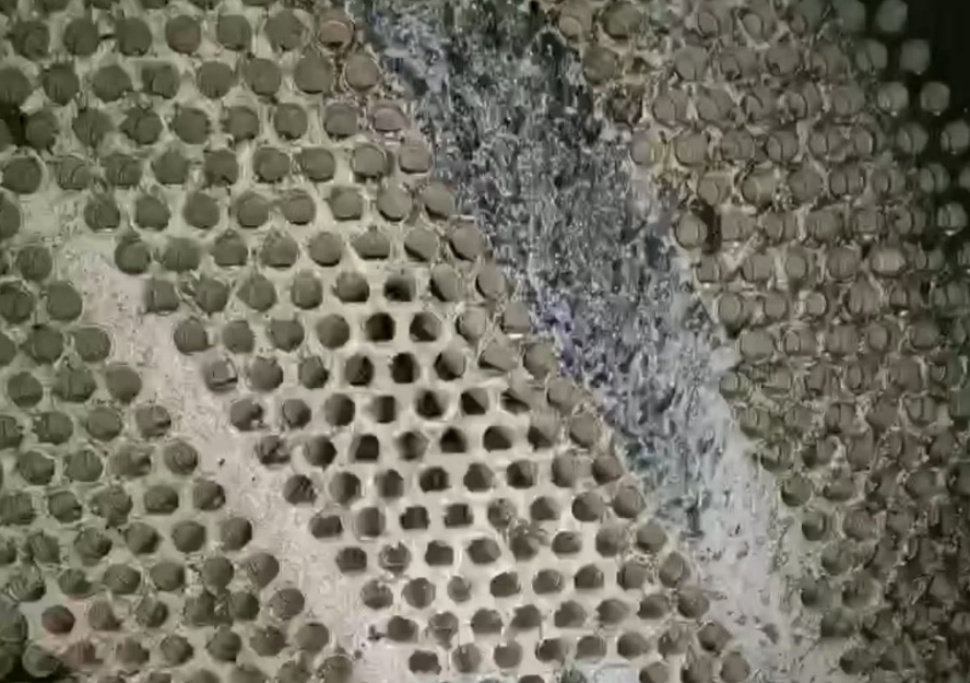

伝熱表面に不要な材料が蓄積する汚れは、性能を低下させ、運用コストを増加させる可能性があります。シェルおよびチューブ交換器は、特にチューブ内の汚れに対処するために定期的に清掃する必要があります。プレート熱交換器は清掃が容易ですが、ガスケットの交換が必要になる場合があります。材料の選択は、腐食の軽減と交換器寿命の延長に重要な役割を果たします。

コスト · 設置

初期投資と設置コストは交換器の種類によって異なります。

シェルおよびチューブ交換器は、前払いコストが高くなりますが、厳しい環境で長寿命です。

プレート熱交換器は、スペースとメンテナンス面でコストを節約しますが、圧力および温度閾値に制限があります。

空冷式交換器は、水の使用を排除することで運用コストを削減できます。

正しい熱交換器の選択

交換器の種類と流体の特性と動作条件のマッチング

選択プロセスは、粘度、腐食性、温度範囲などの流体特性を考慮する必要があります。例えば、高粘度流体はシェルおよびチューブ交換器の堅牢な設計の恩恵を受けることができますが、非腐食的で低粘度の流体はプレート交換器に適しています。

業界固有の要件 ：

異なる産業は熱交換器性能にユニークな要求を課す。化学処理には侵食性物質に耐性のある材料が必要ですが、食品飲料業界では衛生と清掃の容易さを優先しています。HVAC システムは、しばしばコンパクトで効率的な設計が好まれ、発電施設では高い熱負荷を処理できる交換器が必要です。

ファイナル · タグhts

シェルとチューブ、プレート、プレートとシェル、フィン付きチューブ、空気冷却、ダブルパイプの 4 つの主要なタイプの熱交換器を包括的に理解すると、それぞれが特定の用途に合わせた異なる特性を有することが明らかになります。

シェルおよびチューブ交換器は、高圧および高温シナリオに対応する堅牢性と能力で賞賛されており、石油化学処理や発電などの産業で不可欠です。

プレート熱交換器は、コンパクトで効率的な設計により、 HVAC システムや食品加工など、スペースが制約され、迅速な熱応答が必要なアプリケーションに最適です。

空冷式熱交換器は、周囲空気を冷却に利用することで環境にやさしいソリューションを提供し、節水と運用コストの削減が可能で、特に乾燥地域や水資源が限られている地域では有益です。

ダブルパイプ熱交換器は、シンプルで費用対効果が高く、小規模な操作やプロセス要件が簡単で複雑な熱交換ソリューションを必要としない場合に適しています。

上海熱伝達装置 Co. 、プレート熱交換器および完全な熱伝達システムの設計、製造、設置、およびサービスを専門としています。

さらに相談 · ディスカッションが必要な場合は、お気軽にお問い合わせください。 お問い合わせ.
