洋上エネルギーシステムにプレート熱交換器が不可欠な理由

プレート熱交換器は、洋上エネルギーシステムに不可欠なコンポーネントであり、海洋環境のユニークな課題に高度なソリューションを提供します。例えば、水和物の形成やパイプラインの閉塞を防止するために最適な温度を効果的に維持します。

専門的なデザインなど溶接プレート熱交換器 and印刷回路熱交換器 腐食に抵抗し、オフショアで見つかった厳しい条件に耐える堅牢な材料を使用します。これらのプレート型熱交換器は、コンパクトでモジュラー構造で、スペースがプレミアムなプラットフォームに最適です。

洋上環境の課題

制限されたスペースと重量制限

オフショアエネルギープラットフォーム 厳しいスペースと重量の制約下で動作しますすべての機器はコンパクトなフットプリントに収まり、構造全体に最小限の重量を与える必要があります。これらの制限は、プラットフォームの建設コストを削減し、特に深海や限界油田において、より小型で経済的なリグの使用を可能にする必要性に起因します。主要な要因は ：

· リグの重量を減らすことで、プラットフォームの重量が直接低下し、リグで節約される 1 ポンドあたり、プラットフォームの重量が 3 ～ 5 ポンド削減されます。

· マストやクレーンなどの設備は、デッキスペースやクレーン容量に限られた範囲に収まるように、軽量化 · コンパクト化へと進化しました。

· モジュラーコンポーネントは従来のシステムに置き換えられ、設置と輸送が容易になりました。

· ポンプやタンクなどの泥システム機器は、少ないスペースで効率を最大化するように設計されています。

これらのイノベーションは需要を牽引します石油 · ガス熱交換器 不必要なバルクや重量を加えることなく高性能を提供します

腐食性の海洋条件

洋上環境は、機器を腐食を加速させるさまざまな攻撃的要因にさらします。以下の表は、海洋条件が洋上システムの腐食にどのように寄与するかを要約します。

これらの要因は、すべての先進的な材料と保護戦略の使用を要求します。洋上熱交換器 デザインだ

高効率性要求

洋上エネルギーシステムは 燃料油熱交換器 厳格な効率基準を満たしています高度なプレート設計により、汚れを低減し、サービス間隔の延長をサポートし、 80% ～ 95% の熱伝達効率を期待しています。現代の熱交換器、例えば、スマートアイ技術流量分布と熱適合を最適化します。これらのイノベーションは、エネルギー消費量の削減、メンテナンス必要性の最小化、 ASME 、 API 、 TEMA などの業界コードへの準拠を保証します。これらの高効率ベンチマークを満たすことにより、オフショアプラットフォームは信頼性の高いパフォーマンスと運用コストの削減を達成します。

メンテナンスとアクセシビリティの問題

オフショアエネルギープラットフォームは、メンテナンスとアクセシビリティのユニークな課題に直面します。厳しい海上条件、限られたスペース、安全規制は、ルーチンサービスが困難です。計画外のダウンタイムは大きな経済的損失につながるため、機器は最小限の介入で信頼性のある動作が必要です。

ガス 板熱交換器 この文脈でいくつかの利点を提供します

· モジュール構造： モジュラーコンポーネントを備えたプレート熱交換器を設計するエンジニア。これにより、技術者は迅速にユニットを分解、点検、清掃できます。システム全体を取り外さずに個々のプレートを交換できます。

· コンパクトなフットプリント： コンパクトな設計により、狭いスペースでも簡単にアクセスできます。メンテナンスクルーは、周囲の機器を大量に分解せずにユニットにアクセスしてサービスできます。

· 簡易清掃： プレート熱交換器は簡単な洗浄手順をサポートします。オペレータは、 CIP システムまたは手動洗浄方法を使用できます。これにより、メンテナンスに必要な時間と労力を削減します。

· ダウンタイム削減： 迅速なアクセスと簡単なサービスにより、運用中断を最小限に抑えます。オフショアプラットフォームは、機器の可用性と生産性の向上を享受します。

ヒント ： プレート熱交換器の定期的な点検と清掃は、最適な性能を維持し、機器寿命を延ばします。

以下の表は、従来の熱交換器と比較したプレート熱交換器の主要なメンテナンス特徴を強調しています。

オフショアで働く技術者は、アクセシビリティとユーザーフレンドリーなデザインを評価しています。洋上フェス.これらの機能により、厳しい海洋環境でもメンテナンス作業が管理可能です。その結果、オフショア事業者は中断を少なくし、一貫したエネルギー生産を維持します。

プレートの主な利点タイプ熱交換器

コンパクトで軽量な設計

オフショアエネルギープラットフォームは、狭いスペースに収まり、最小限の重量を追加する機器を要求します。プレート熱交換器は、薄い段ボールプレートの革新的な積み重ねでこれらの要件を満たします。この設計は、従来のシェル & チューブ交換器と比較して、両方の熱伝達表面積が同じ場合でも、全体的なフットプリントを削減します。

例えば、 a コンパクト統合セパレータ 熱交換器システムは従来のシェルとチューブバージョンよりも大幅に軽量化できますいくつかの洋上蒸気底掘サイクルでは、設計の最適化と高度な材料の使用により、エンジニアは 38% から 52% の軽量化を達成しました。

優れた熱伝達効率

プレート熱交換器は、オフショアエネルギーシステムに不可欠な優れた熱性能を提供します。波形板は流体が通過する際に乱流を作り出し、熱伝達速度を増加させます。この設計により、流体間の温度近接が可能になり、エネルギー回収を最大化し、損失を最小化します。

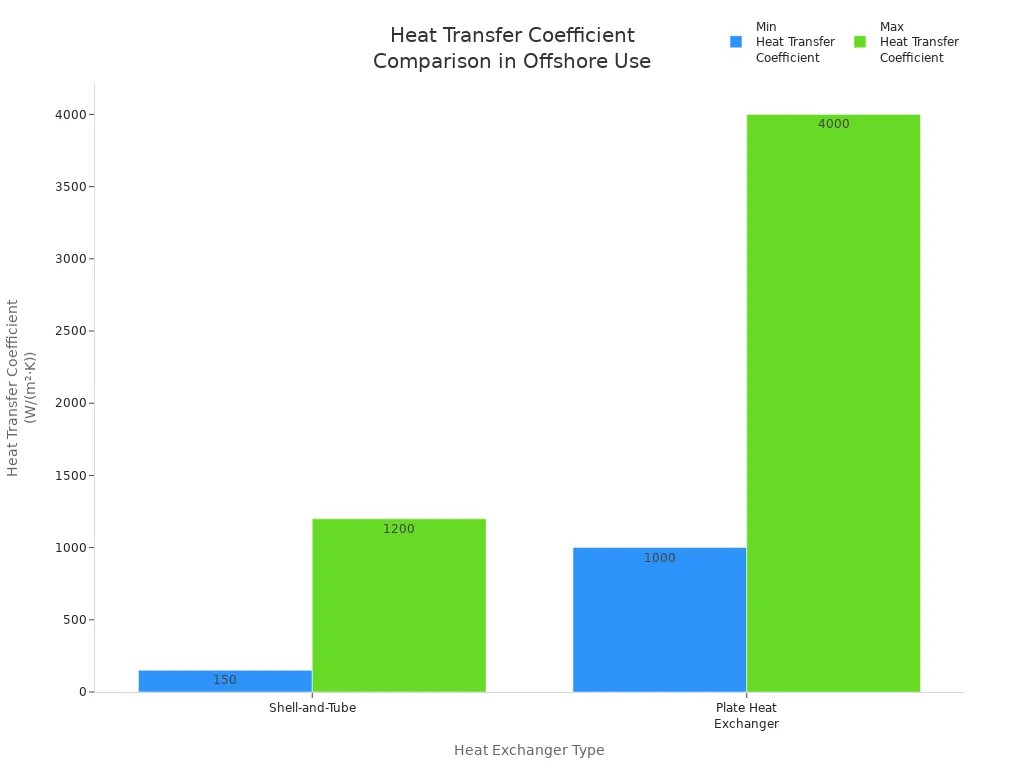

以下の表は、オフショアで一般的に使用される異なるタイプの熱交換器の熱伝達係数を比較します。

プレート熱交換器は、シェルとチューブ設計よりも最大 5 倍高い熱伝達係数を達成できます。また、ナノ流体などの先進的な作業流体を使用すると、効率を 36% 以上向上させることができます。これらの機能により、オフショアオペレーターは厳格な効率目標を達成し、エネルギー消費量を削減し、厳しい海洋環境で信頼性の高い性能を維持できます。

耐食性のための材料柔軟性

メーカーは、特定のプロセス要件と環境の脅威に合わせて幅広い材料でプレート熱交換器を設計します。最も一般的な選択肢は以下の通りです。

· ステンレス鋼： 316L や 254SMO などのグレードは、塩化物による腐食に優れた耐性を提供します。ステンレス鋼は、ほとんどの海水およびプロセス流体用途に適しています。

· チタニア： チタンは攻撃的な海水の腐食およびバイオファウリングに抵抗します。高塩分環境でも安定であり、海水淡水化や海洋冷却システムに最適です。

· ニッケル合金： ヘステロイやインコネルのような合金は化学攻撃と高温の両方に耐えます。これらの材料はオフショア化学処理やガス処理に適しています。

· 二重およびスーパー二重ステンレス鋼： 高強度と優れた耐食性を兼ね備えた高度な合金。深海や高圧環境でも信頼性の高い性能を発揮します。

以下の表は、洋上で使用される一般的なプレート材料の耐食性をまとめたものです。

プレート熱交換器 vs. 他の熱交換器のタイプ

プレート熱交換器対シェルとチューブ熱交換器

洋上エネルギーシステムはしばしば比較される 小さいプレート熱交換器 シェル & チューブデザインです性能と実用性の違いは重要です。プレート熱交換器は、最大 5 倍の熱伝達効率を提供します。

プレート熱交換器対空気冷却熱交換器

空冷式熱交換器は、冷却のために周囲空気とフィン付きチューブを使用します。水が乏しい乾燥した環境に適しています。しかし、プレート熱交換器に比べてフットプリントが大きく、伝熱効率が低い。SHPHE のプレート熱交換器は、流体から流体への伝達を使用し、より高い効率とコンパクト性を実現します。モジュラー設計で清掃とメンテナンスが簡単です。オフショアプラットフォームは、空冷ユニットでは対応できない高圧や腐食性流体を扱う能力の恩恵を受けます。

概要 ：プレート熱交換器が好まれる理由ねオフショア プロジェクト

プレート熱交換器はいくつかの理由でオフショアアプリケーションで際立っている。

· コンパクトな設計で、プラットフォームの限られたスペースにフィットします。

· 熱効率が高く省エネを支えます。

· ステンレス鋼やチタンなどの耐食性材料が耐久性を保証します。

· モジュラー構造により、迅速な点検と清掃が可能です。

· 溶接オプション 厳しい海洋条件での漏れを防ぐ

· 安全性と信頼性の厳格な業界基準を満たします。

洋上エネルギーにおけるプレート熱交換器の実用化

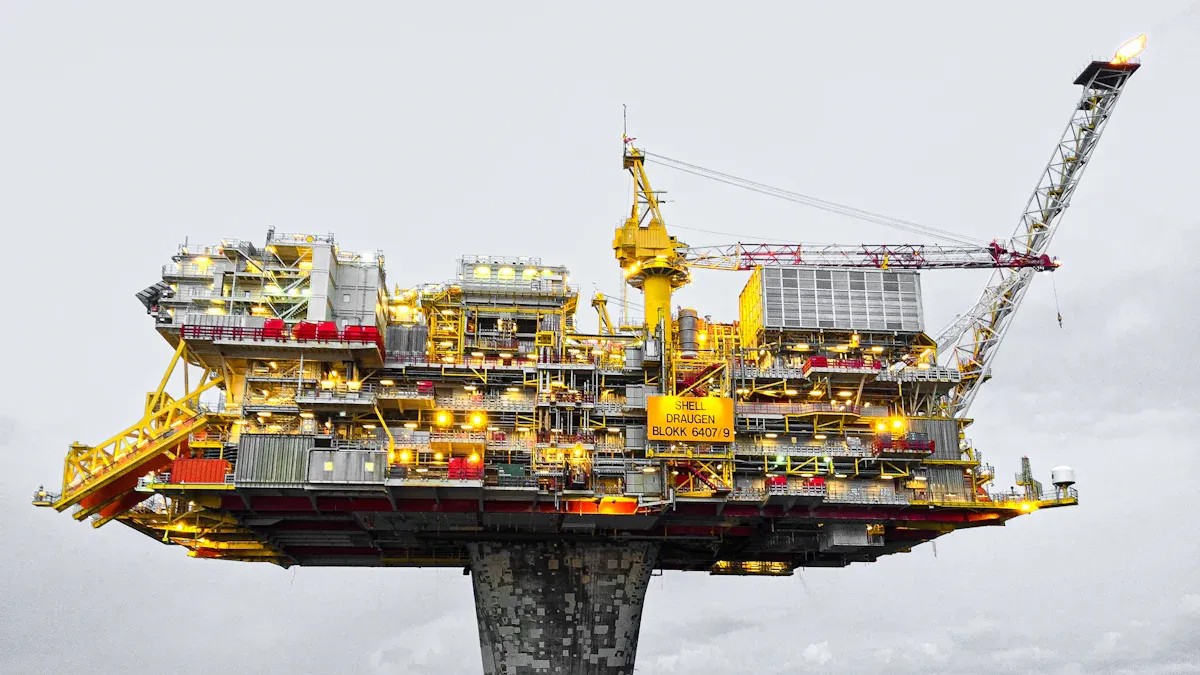

石油 · ガス プロダクションプラットフォーム

石油 · ガス生産プラットフォームは、高度な熱管理に依存し、安全で効率的な運用を確保します。プレート熱交換器は、スペースと重量がプレミアムなこれらのプラットフォームにコンパクトで効率的なソリューションを提供します。複数の薄板を備えた設計で、優れた熱効率を提供します。オペレーターはエンジン冷却、オイル冷却、 HVAC システムに使用します。これらの交換器は、原油の安定化、脱塩のための原油の予熱、貯蔵前の脱塩原油の冷却にも重要な役割を果たします。塩分濃度の高い生成水を処理し、天然ガスの脱水をサポートし、水和物の生成や腐食を防止します。コンパクト、信頼性、メンテナンスが容易なため、海洋環境の厳しい条件に最適です。

· 洋上プラットフォームでの一般的な用途 ：

o 原油安定化 · 脱塩

o 生成水冷却

o 天然ガスの脱水

o ガス甘味 · 圧縮列車

オフショア天然ガス処理 · FSRU システム

洋上天然ガス処理および浮体貯蔵再ガス化ユニットでは、高圧およびダイナミックな条件に耐えられる機器が求められます。プリント回路熱交換器 （ PCHE ）プレート熱交換器の一種で、従来の設計と比較して体積と重量を最大 85% 削減します。このコンパクトさは、建設およびメンテナンスの大幅なコスト削減につながります。PCHEs は最大 1，250 bar の圧力と —196 ° C ～ 800 ° C の温度に対応するため、 LNG 再ガス化や天然ガス冷却に適しています。堅牢な構造と高度な流路設計により、オフショアで一般的なスローリングや温度応力でも信頼性の高い高効率の動作を実現します。

注：PCHEs のモジュラー性と最適化されたフローチャネルは、高効率と信頼性を維持し、過酷な海洋環境での安全かつ継続的な運転をサポートします。

海水の淡水化プロセス

洋上プラットフォームはしばしば操作と乗組員に淡水を必要とする。プレート熱交換器は、マルチステージフラッシュ、マルチエフェクト、蒸気圧縮などの海水淡水化プロセスにおいて重要な役割を果たしています。チタンやステンレス鋼を使用した耐食性構造で、過酷な海水条件での耐久性を保証します。効率的な熱伝達、エネルギー効率の向上、メンテナンス要件の削減を実現します。以下の表は、洋上淡水化における重要性を強調する ：

船舶エンジンと HVAC システム

海上船舶は、温度制御が重要な困難な環境で動作します。エンジニアはプレート熱交換器を使用してエンジンの冷却を管理し、最適な性能を維持します。これらのシステムは、エンジンクーラントから海水に熱を効率的に伝達し、過熱を防止し、重要な部品の摩耗を低減します。コンパクトな設計により、緊密なエンジンルームに簡単に収まり、貴重なスペースを節約できます。

エンジン冷却に加えて、プレート熱交換器は海洋 HVAC システムをサポートします。乗組員の快適さと機器保護のために空調と暖房を調節します。モジュラー構造により、長期航海に不可欠な迅速なメンテナンスが可能です。オペレータはダウンタイムの削減と信頼性の向上を享受します。

マリン環境保護について 化学 · 工業

洋上プラットフォームや船舶は厳しい環境基準を満たす必要があります。プレート熱交換器は、環境保護システムで重要な役割を果たします。水処理ユニット、油水分離、廃熱回収をサポートしています。これらのアプリケーションは、海洋操業の排出削減と環境負荷の最小化に役立ちます。

海の中で化学産業塩素アルカリ生産や塩精製のようなプロセス中に腐食性流体を完全に溶接した phe ハンドル。チタンや特殊なステンレス鋼などの耐食性材料により、安全で効率的な運転が保証されます。オペレータはメンテナンスコストの削減とプロセス安全性の向上を経験します。

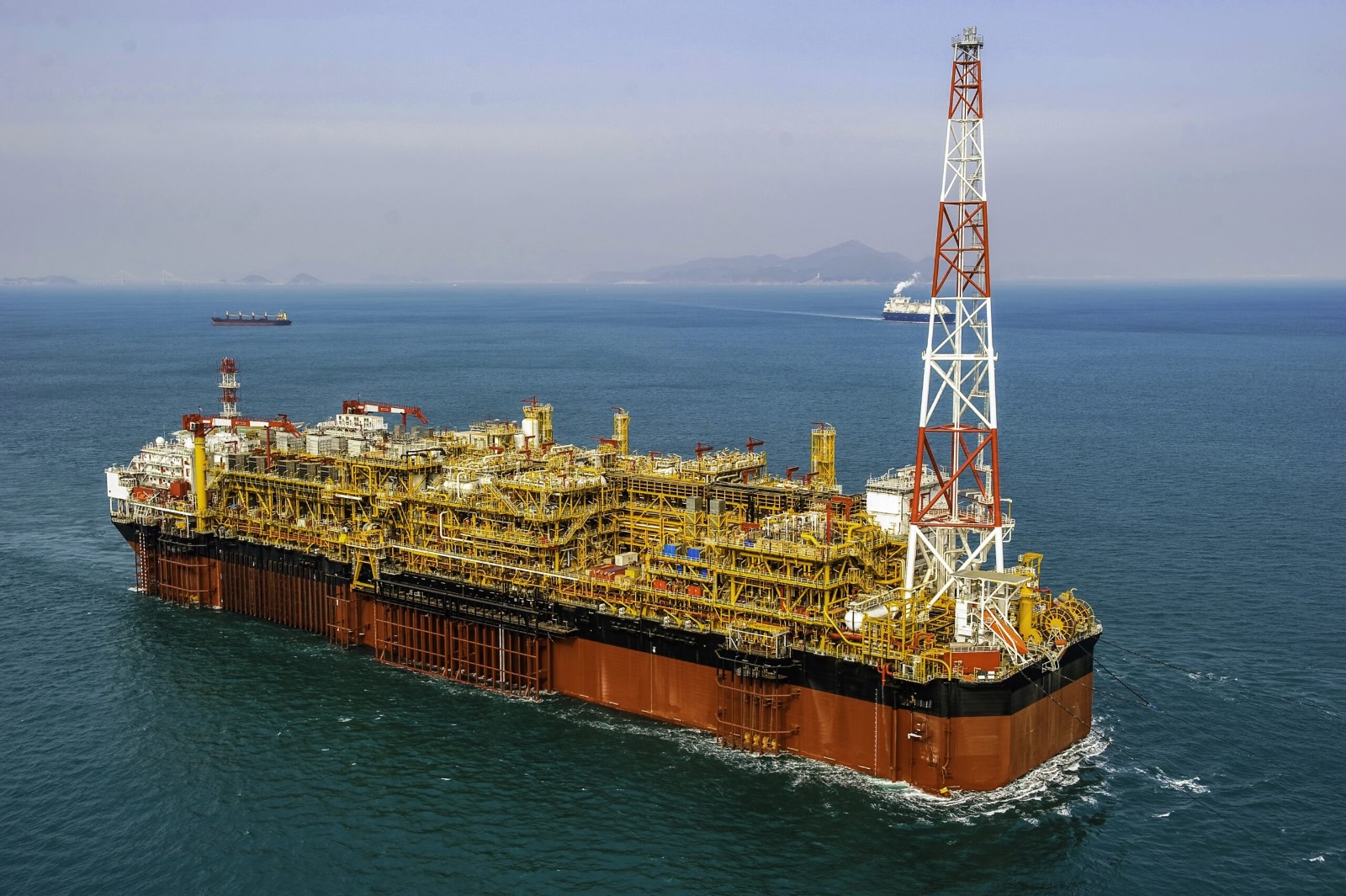

ケーススタディ ： 浮体式生産貯蔵 · オフロード装置におけるプレート熱交換器

FPSO ユニットでは、炭化水素を安全に処理、貯蔵、オフロードするために堅牢な熱管理が必要です。エンジニアの選択 ブロック熱交換器 高効率でコンパクトなフットプリントのためにこれらのユニットは、原油冷却、生成水処理、ガス処理を処理します。モジュラー設計により、変化するプロセスニーズに簡単にスケーリングと適応できます。

FPSO のプレート熱交換器による稼働時間の改善とメンテナンス削減を報告しています。過酷な海洋条件に耐える能力により、長期的な信頼性が保証されます。この技術は、世界で最も厳しいオフショア環境で安全で継続的な生産をサポートします。

FAQ についてs

プレート熱交換器がオフショア環境に適している理由は何ですか ？

プレート熱交換器は、耐食性材料とコンパクトな設計を使用します。これらの機能は、過酷な海洋条件に耐え、オフショアプラットフォームの限られたスペースに適合します。オペレータは厳しい環境での信頼性と効率性を重視します。

技術者はオフショアプレート熱交換器をどのくらい洗浄すべきか ？

技術者は、プロセス条件と汚れ率に基づいて、プレート熱交換器を定期的に点検および清掃する必要があります。多くのオフショアオペレーターは、最適なパフォーマンスを確保し、予期せぬダウンタイムを防止するために 3 ～ 6 ヶ月ごとにメンテナンスをスケジュールします。

海水用途のプレート熱交換器に最適な材料は ？

チタンや 316 L やスーパーデュプレックスなどの高級ステンレス鋼は、優れた耐食性を提供します。これらの材料は、機器の寿命を延ばし、海水冷却、海水淡水化、海洋 HVAC システムのメンテナンスニーズを低減します。

プレート熱交換器は高圧オフショアプロセスを処理できますか ？

はい。プレート熱交換器、特に溶接した プリント回路のタイプ、高圧および温度に耐えます。エンジニアは、 LNG 再ガス化、ガス圧縮、その他の重要なオフショアアプリケーションにこれらのモデルを選択します。

船舶にプレート熱交換器を使用する主な利点は何ですか ？

プレート熱交換器はスペースを節約し、重量を減らし、効率的な熱伝達を提供します。エンジン冷却、 HVAC 、および環境システムをサポートします。モジュラー設計により迅速なメンテナンスが可能で、船舶の信頼性と乗組員の快適性を維持できます。
