製品情報

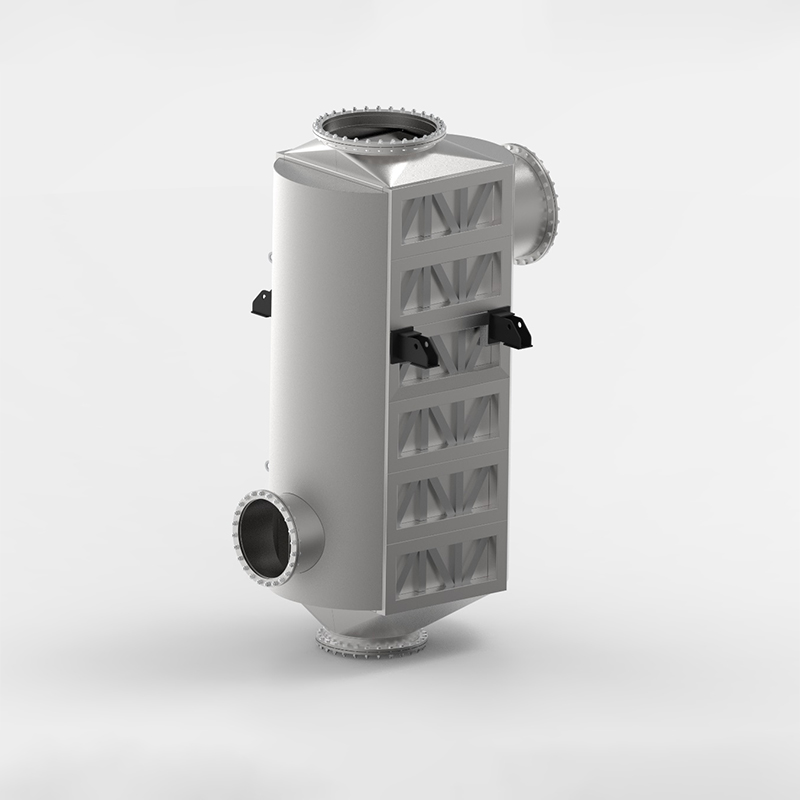

プレート空気予熱器

証明書： ASME 、 NB 、セリウム、 BV 、 SGS 等。

プレート空気予熱器は、産業排気ガスからの廃熱を回収するために設計された熱交換器です（例：排気ガス）を、入ってくる燃焼空気またはプロセスガスに転送します。空気を予熱することで、熱効率を大幅に改善し、燃料消費量を削減し、温室効果ガス排出量を削減します。エネルギー集約型産業で広く使用されており、エネルギー利用の最適化や環境規制への準拠も行われています。

専門家のアドバイスを探していますか？経験豊富なエンジニアがお手伝いします。お客様のニーズに合わせて設計された当社の熱交換器とコンポーネントサービスの詳細をご覧ください。

お問い合わせ

製品詳細

プレート空気予熱器とは何ですか？

プレート空気予熱器は、逆流またはクロスフローのいずれかの構成を利用して熱交換原理に基づいて動作します。段ボール金属板は、熱い流体と冷たい流体の交互なチャネルを形成し、モジュラー構成のビルディングブロック設計により、柔軟でスケーラブルなアセンブリが可能で、さまざまなシステム要件を満たします。排気ガス（煙道ガスやプロセス廃ガスなど）は、プレートの片側を通過し、伝導によって熱をプレート壁に伝達します。同時に、燃焼空気またはプロセス空気がプレートの反対側に流れ、薄いプレート壁を通して熱を吸収します。波形の設計は乱流を誘導し、対流熱伝達効率を向上させます。このプロセスは、排気ガスの温度を低下させながら、入気空気の温度を上昇させ、ボイラー、炉、原子炉に送られます。熱い排気ガスからの熱回収と冷たい空気を予熱することで、プレート空気予熱器はシステム全体の効率を大幅に向上させます。モジュラー設計により、個々のプレートモジュールをシステム全体を破壊することなく簡単に交換または再構成でき、長期的な運用信頼性と費用対効果が保証されるため、メンテナンスを簡素化します。
なぜプレート空気予熱器？

プレート空気予熱器は、高温排気ガスからの廃熱を回収することで、環境保護に大きな利益をもたらします（例：燃焼または処理空気を予熱する煙道ガス）。この熱交換プロセスは、排気温度が 18 ° C 低下するごとにエネルギー効率を 1% 向上させ、燃料消費量と関連する温室効果ガス排出量（ CO2 、 SO2 ）を直接削減します。排気ガス温度を下げることで、熱汚染を軽減し、大気への粒子状物質放出を最小限に抑えます。段ボールプレート設計により、伝熱効率を向上させ、粉塵や酸性残留物などの大気汚染物質を濾過し、大気質を向上させます。耐久性のあるモジュラー構造により、機器の寿命を延ばし、メンテナンス頻度と材料廃棄物を削減します。さらに、低騒音運転により音響汚染を最小限に抑え、クリーンな産業プロセスと持続可能な資源利用をサポートします。

製品の利点

高熱効率

プレート熱交換素子の熱伝達係数は、管状素子の熱伝達係数の 1 — 3 倍です。熱交換前後の熱と冷媒体の体積変化に基づいて流路間隔と流長の組み合わせを最適化することにより、最適な熱伝達性能と圧力降低を達成します。

優秀な耐食性

異なる媒体や作業条件に応じて材料を選択し、機器の長寿命を確保できます。さらに、異なる温度範囲に異なる材料を使用し、高低温グレード設計を採用することができ、製造コストを効果的に削減します。
軽量 · コンパクト

典型的にはステンレス鋼材料から作られ、軽量で耐食性があります。単位体積あたりの熱交換表面積が大幅に増加し、スペースフットプリントを最小限に抑えながら効率を最大化します。

費用対効果の高い

効率的な設計とモジュラー組立により、運用および保守コストを削減します。エネルギー消費を最小化し、熱伝達を最大化し、設置が容易でスケーラビリティが可能です。モジュラーコンポーネントはダウンタイムを短縮し、寿命を延ばし、費用対効果の高いアップグレードを可能にし、長期的な経済的利益と柔軟性を確保します。

製品パラメータ

パラメータ項目	パラメータ
マックス。エリア	40000m2
プレートの厚さ	0.6— 2.0mm
設計温度	—20 ～ 800 °C
マックス。設計圧力	6 バール
プレート材料	304 、 316L 、 2205 、 310S 、 904L 、コルテン —A

設計 · 製造方法
プレート空気予熱器

モジュラーデザイン

X レンガ、 E レンガ、 C レンガ、 S レンガは 4 つの基本的な熱伝達モジュールとして機能し、機器を簡単に輸送し、現場で組み立てることができます。これらの基本モジュールは、大規模アプリケーション向けにシームレスに組み合わせることができ、製造プロセスと機器サイズ調整の両方で柔軟性を提供します。このモジュール式アプローチは、適応性を高め、物流を簡素化し、多様な産業環境での効率的な展開を保証します。

材料の選択

高導電性 · 耐食性材料の使用に重点を置き、長寿命 · 性能を確保。露点腐食を防ぐために、科学的に最適化されたプロセスレイアウト、独自の Air Film TM 技術、バイパス制御、耐食性材料を採用しています。これらの対策により、凝縮による腐食に対する効果的な保護を確保し、機器の耐久性と厳しい環境での動作信頼性を向上させます。この包括的なアプローチにより、メンテナンス要件を最小限に抑え、システムの寿命を延ばし、産業アプリケーション向けの堅牢なソリューションになります。

熱ストレスマネジメント

設計戦略は、熱補償メカニズム、低 CTE 材料、最適化されたレイアウト、予測シミュレーション、温度制御を統合し、熱応力を軽減し、膨張 / 収縮サイクルによる構造損傷を防止します。

プレート式空気予熱器の用途

プレート空気予熱器は、エネルギー回収と効率化のために産業で広く利用されています。石油 · ガスでは、水素改質器、遅延コークス炉、クラッキング炉を最適化しています。冶金では、高炉操作や非鉄テールガスシステムを改善しています。化学プラントはそれらを加熱および触媒クラッキングユニットに統合します。スプレーコーティングやガラス産業では、乾燥オーブンやキルンで廃熱をリサイクルします。環境用途には、排出制御のための RTO / RCO システムが含まれます。コンパクトな設計、高い熱効率、低耐汚れ性により、燃料消費量の削減、排出量の削減、コスト削減が可能になり、世界中で持続可能な産業慣行をサポートします。

石油 · ガス産業用熱交換ソリューション
石油 · ガス産業は、石油 · ガスの抽出 · 加工から様々な石油化学製品の生産 · 販売まで、サプライチェーンがあらゆるものをカバーする近代産業の礎石です。これらの製品は、エネルギー、化学、運輸、建設、製薬などの分野で広く使用されており、経済発展に不可欠な産業になっています。プレート熱交換器は、その高効率、コンパクトなサイズ、耐食性、メンテナンスが容易なため、石油 · ガス産業に広く適用されており、この分野に理想的な選択肢となっています。

詳しくはこちら
化学産業のための熱交換ソリューション
化学産業は高度な技術分野であり、専門的な設計、精密製造、厳格な品質管理を組み合わせて多様なプロセス需要を満たしています。プレート熱交換器は、加熱、冷却、凝縮、蒸発に効率的な熱伝達を提供するため、この分野に不可欠です。コンパクトな設計、高い熱効率、過酷な条件への適応性により、スムーズな運転、エネルギー消費量の削減、持続可能性の目標をサポートします。

詳しくはこちら
冶金産業用熱交換ソリューション
冶金産業は原材料生産にとって重要な部門であり、しばしば「産業のバックボーン」と呼ばれる。一般的に、鉄や鉄鋼の生産を含む鉄冶金と、銅、アルミニウム、鉛、亜鉛、ニッケル、金などの金属の加工を含む非鉄冶金に分けられます。

詳しくはこちら
