製品情報

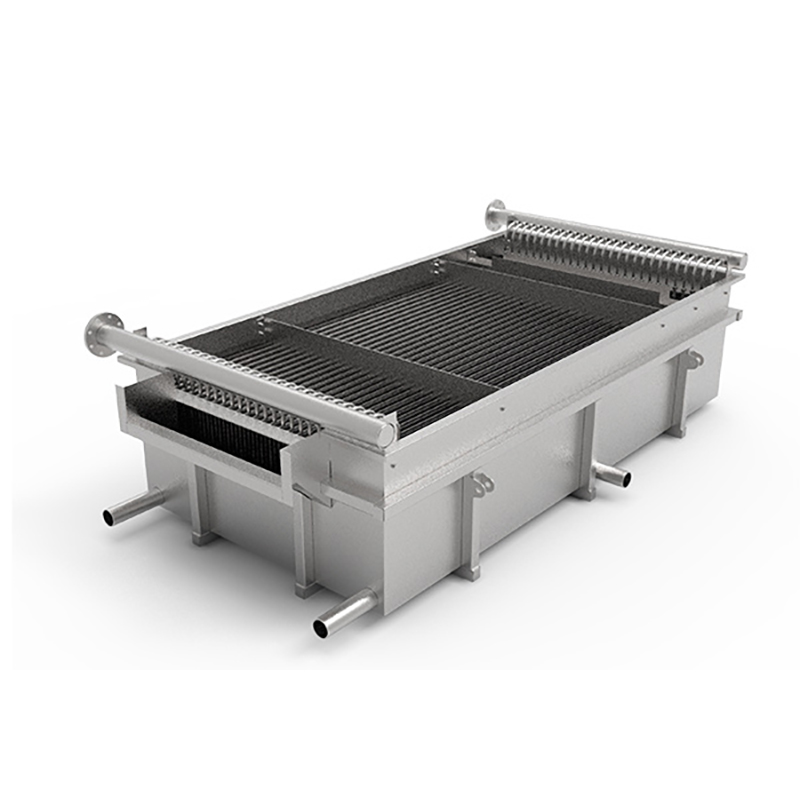

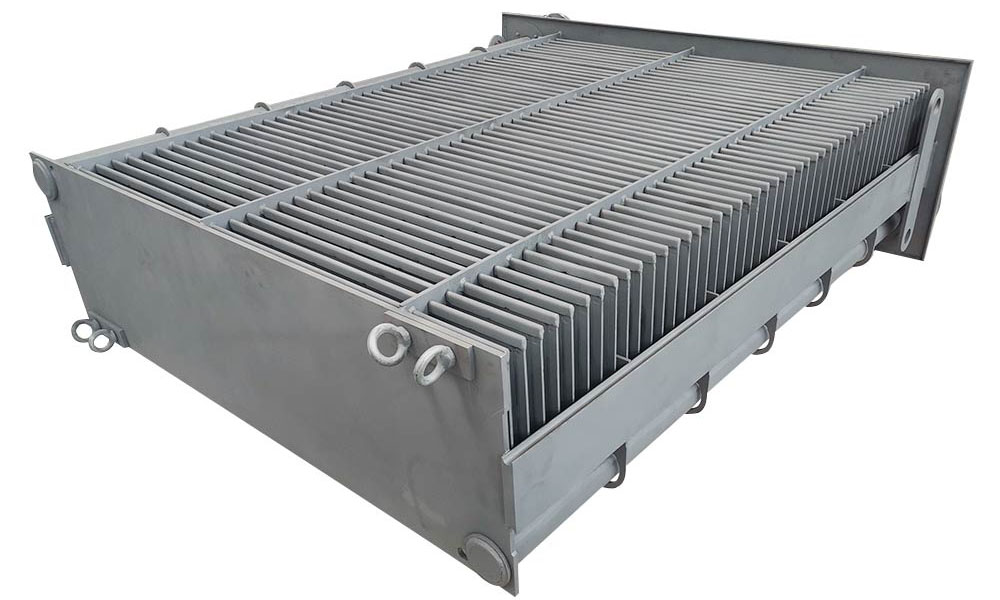

枕のプレート
証明書 ： ASME 、 NB 、セリウム、 BV 、 SGS 等。
専門家のアドバイスを探していますか ？経験豊富なエンジニアがお手伝いします。お客様のニーズに合わせて設計された当社の熱交換器とコンポーネントサービスの詳細をご覧ください。
お問い合わせ
製品詳細
-
枕プレートの原理
ピロープレートの中核原理は、その内部キャビティ構造にあります。プレートは溶接またはスタンピングによって形成され、効率的な熱交換を容易にするために流体 （ 水、油、またはガスなど ） で満たされる閉じ込められたキャビティを作成します。キャビティ構造はまた、プレートの機械的強度を高め、より高い圧力と荷重に耐えることができます。操作中、流体はキャビティを通って流れ、プレートの表面を介して外界環境と熱交換し、冷却、加熱、断熱機能を可能にします。 -
現代の産業用途で広く使用
革新的な設計と多面的な利点を持つピロープレートは、効率的な熱交換、構造的完全性、軽量ソリューションを要求する産業に革命をもたらし、現代の産業用途の礎石として浮上しました。そのユニークなキャビティベースの構造は、熱性能を向上させるだけでなく、優れた機械的強度を提供します。
製品の利点
-
高熱効率
広い表面積と内部キャビティ構造により、熱伝達を強化し、効率的な冷却または加熱を必要とするアプリケーションに最適です。軽量設計
キャビティ構造により、強度を維持しながら材料使用量を削減し、軽量で耐久性のあるソリューションを実現します。 -
機械的強さ
耐圧 · 変形性に優れ、過酷な環境での信頼性を保証します。多彩性
さまざまな流体 （ 液体、ガス ） や動作条件に適し、多様な産業用途に適応できます。 -
衛生特性
滑らかな表面と洗浄が容易で、清潔性が重要な食品や医薬品などの産業に最適です。コスト · 効率
材料消費量の削減と効率の向上により、運用および製造コストの削減、長期的な経済的利益をもたらします。
製品パラメータ
| パラメータ項目 | パラメータ |
|---|---|
| マックス。各プレートの面積 | 24m2 |
| プレートの厚さ | 0.8— 4mm |
| 設計温度 | —20 ～ 300 °C |
| マックス。設計圧力 | 63 バール |
| プレート材料 | 304 、 316L 、 2205 、 904L 、 ST13 、 C — 276 、チタン等、 |
設計 · 製造方法
枕プレート
要件を定義
- 目的 ： アプリケーションの決定 （ 例 ：熱交換器、タンク、または構造部品 ） 。
- 寸法 ： 使用目的に応じて長さ、幅、厚さを指定します。
- 性能基準 ： 耐圧性、熱効率、耐荷能力などのパラメータを定義します。
構造デザイン
- 形状とパターン ： 隆起と凹みのある枕状構造を設計し、強度と熱伝達効率を高めます。
- 内部チャネル ： 流体やガスの内部流路を計画し、均一な分布と最小限の圧力降落を確保します。
材料の選択
- 基材 ：耐食性、強度、熱伝導率などの要因を考慮して、ステンレス鋼、アルミニウム、炭素鋼などの材料を選択します。
- 表面仕上げ ： 表面処理を決定する （ 例 ：研磨、ブラシ処理、コーティング ） アプリケーション環境に基づいて
溶接 · アセンブリ
- シーム溶接 ： ピロープレートの端を溶接して、構造の完全性と漏れ防止性能を確保します。
- アセンブリ ： ピロープレートをより大きなシステムに統合する （ 例 ：溶接またはボルト付け技術を使用して熱交換器またはタンク ） 。
ピロープレートの応用
ピロープレートの革新的なデザインは、その多くの利点と組み合わされ、現代の産業用途で使用されています。
-
環境保護産業用熱交換ソリューション環境保護産業は、汚染の削減、資源の保全、持続可能な開発の促進に焦点を当てています。その重要性は、気候変動への対処、生態系の保護、公衆衛生の確保にあります。主な目標は、廃棄物の最小化と再生可能エネルギーへの移行による「ゼロ排出」を達成することです。これは、先進技術、廃棄物リサイクル、エネルギー効率の高いシステムによって達成されます。プレート熱交換器は、産業プロセスのエネルギー効率を向上させ、エネルギー消費量を削減し、熱回収を可能にすることで重要な役割を果たします。コンパクトな設計と高い熱伝達効率は、持続可能な慣行をサポートし、排出削減目標を達成し、よりグリーンな未来を促進するために不可欠です。 -
食品産業用熱交換ソリューション食品産業は、安全性、効率性、持続可能性を優先し、消耗品の生産、加工、包装、流通を含みます。主要なセクターは、乳製品、飲料、缶詰、調理食品です。プレート熱交換器は、低温殺菌、加熱、冷却、濃縮などの熱プロセスにおいて重要な役割を果たします。コンパクトな設計、高い熱伝達効率、衛生的な表面により、エネルギー浪費を最小限に抑えながら迅速な温度制御を実現します。PHE はまた、交差汚染リスクを低減し、熱回収システムをサポートし、コスト効率と環境にやさしい慣行に対する業界の要求に沿います。牛乳滅菌、ジュース加工、廃熱再利用など、生産性を高め、厳格な食品安全基準に準拠しています。 -
化学産業のための熱交換ソリューション化学産業は高度な技術分野であり、専門的な設計、精密製造、厳格な品質管理を組み合わせて多様なプロセス需要を満たしています。プレート熱交換器は、加熱、冷却、凝縮、蒸発に効率的な熱伝達を提供するため、この分野に不可欠です。コンパクトな設計、高い熱効率、過酷な条件への適応性により、スムーズな運転、エネルギー消費量の削減、持続可能性の目標をサポートします。
