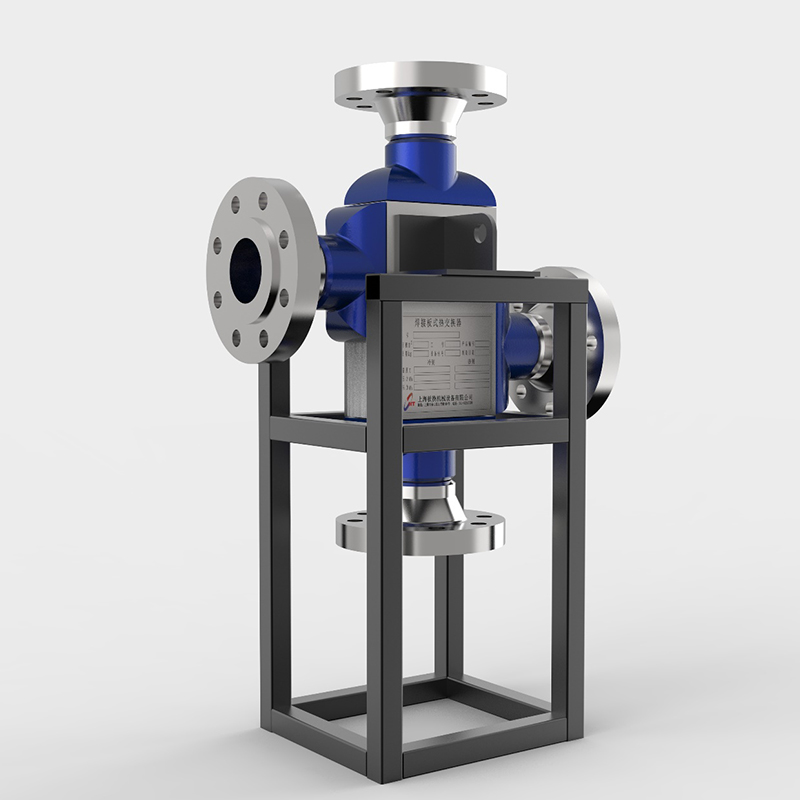

プリント回路熱交換器とは何ですか ？
プリント回路熱交換器は、極端な動作条件のために設計された高コンパクトで効率的な熱交換器です。PCHEs は、 LNG 液化、原子炉、超臨界 CO2 電力サイクル、航空宇宙システムなど、従来の交換器が故障する高圧 · 高温アプリケーション （ 最大 900 ° C 、 1，000 bar ） に優れています。マイクロチャネル設計により、表面積比が大きく熱伝達効率を最大化し、拡散結合構造により優れた機械的強度と耐食性を保証します。コンパクトなサイズ、耐久性、精密な熱性能などの主な利点により、スペースと信頼性を優先するエネルギー集約型産業に最適です。 -
プリント回路熱交換器はどのように構成されますか ？

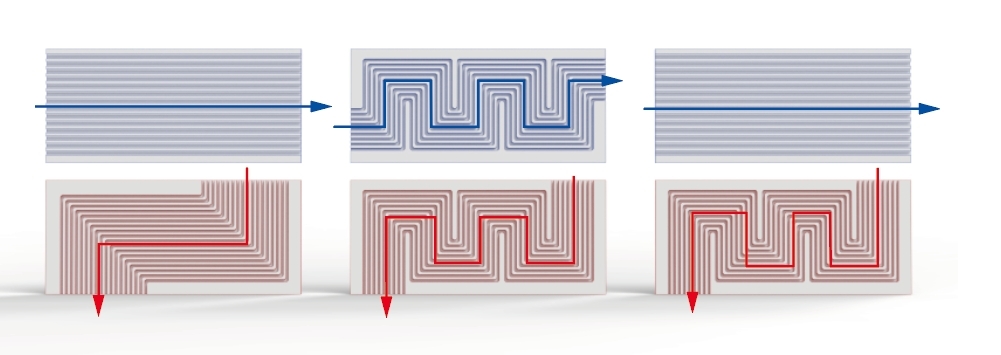

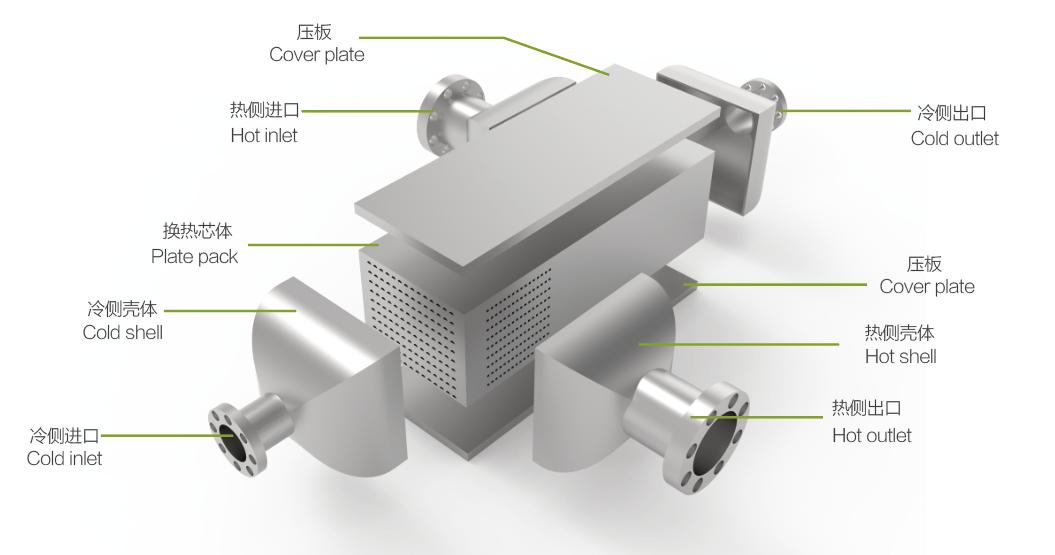

PCHE は、通常ステンレス鋼またはニッケル合金製の薄い金属板から構築され、表面に複雑なマイクロチャネルパターンを作成するために精密な化学エッチングプロセスを行います。これらのマイクロチャネルは、流体流れと熱伝達効率を最適化するために慎重に設計されています。エッチングされたプレートは、特定の構成で積み重ねられ、高圧および高温下で拡散接合プロセスを受け、優れた熱性能と漏れ防止の完全性を保証する堅牢なモノリシック構造が得られます。
PCHE 技術の主な利点の 1 つは、優れた設計柔軟性にあります。プレートの段ボールプロファイルは、特定のプロセス要件を満たすためにカスタムエンジニアリングできます。この適応性により、 PCHEs は流量、圧力低下、熱負荷の変動に対応し、幅広い動作条件に適しています。
製品の利点
-
コンパクトさ
プリント回路熱交換器は、従来のシェルおよびチューブ熱交換器よりも 5 〜 10 倍小さいフットプリントで、非常にコンパクトな設計を特徴とし、スペースに制約されたアプリケーションに理想的なソリューションです。 -
高性能
PCHE は、最大 98% の全体的な熱伝達効率を誇っており、短時間で迅速かつ大幅な熱交換が可能で、生産効率を大幅に向上させます。 -
耐久性
PCHE は、圧力 1000 bar 、温度 850 ° C の極端な動作条件に耐えることができる優れた耐久性を示しています。
製品パラメータ
| パラメータ項目 | パラメータ |
|---|---|
| マックス。エリア | 8000m2 |
| チャンネルギャップ | 0.4— 4mm |
| 設計温度 | —196 ～ 850 °C |
| マックス。設計圧力 | 1000 バール |
| プレート材料 | 304 、 316L 、 2205 、チタン、 C—276 |
設計 · 製造方法
印刷回路熱交換器
デザイン
- プリント回路熱交換器の設計には、熱油圧、マイクロチャネルジオメトリ最適化、機械的、および製造の考慮事項を組み合わせた学際的なアプローチが必要です。
材料の選択
- 基材 ： 耐食性と高温性能のために選択されたステンレス鋼 （ SS 316L ） 、ニッケル合金 （ インコネル 625 ） 、またはチタン。
- プレート厚さ： 圧力および熱要件に応じて、通常、 0.5 〜 2 mm
マイクロチャネルのエッチング
- コーティング ： フォトレジスト層を金属板に適用します。
- マスク ： 紫外光を使用して、フォトマスクを通してマイクロチャネルパターン （ CFD で設計 ） をフォトレジストに移行します。
- エッチング： 化学浴にプレートを浸す （ 例 ： 、ステンレス鋼の塩化鉄） は、露出した領域を溶解し、精密なマイクロチャネル （幅 100 〜 500 μ m） を作成します。
- クリーニング ： 残留のフォトレジストおよび破片を除去します。
拡散接着
- 積層したプレートを真空炉に置きます。
- 高温 （ 材料の融点、例えば、 70 〜 95% ） を適用します。SS316L の場合 900 〜 1，000 °C ） と数時間の圧力 （ 10 〜 30 MPa ） 。
- 原子拡散は充填材料なしで板をモノリシックブロックに結合します。
アセンブリ
- ヘッダー / マニホールド： 溶接またはボルト外部ヘッダーを直接流体の流れに。
- 断熱 / コーティング： 極温アプリケーションに熱バリアコーティングを適用します。
- 漏れ試験 ： ヘリウムまたは水で加圧します。
- 熱性能 ： ラボテストで熱伝達率と圧力降下の検証。
プリント回路熱交換器の用途
プリント回路熱交換器は、天然ガス処理産業、特に効率的な熱伝達、コンパクトな設計、高圧および高温耐性を要求するプロセスで広く使用されています。高い熱効率、省スペース構造、極端な条件に耐えられる能力は、この分野において重要なコンポーネントです。
-
洋上産業のための熱交換ソリューションオフショアモジュラーエンジニアリングは、専門的な設計、精密製造、厳格な品質管理、フルサービスのアフターセールスサポートを組み合わせた高度に技術的で包括的なプロジェクトです。これらのソリューションは、海洋および船舶環境のユニークな要求を満たすためにカスタマイズされました。 -
「スマートアイ」 — 熱交換器用インテリジェントガーディアンエキスパート工業生産において、熱交換器の安定した動作は、生産効率とエネルギー安全保障に直接関係しています。世界有数の熱交換器メーカーとして、上海プレート熱交換器は「スマートアイ」デジタル監視システムの先駆者です。人工知能、エッジコンピューティング、デジタルツイン技術を中心としたこのシステムは、世界中のお客様にフルライフサイクルのインテリジェントな運用およびメンテナンスソリューションを提供し、すべての熱交換器が永続的な活力を維持します。 -
電力産業用熱交換ソリューション電力産業は、再生可能エネルギー、スマートグリッド、エネルギー貯蔵の進歩を通じて経済成長と持続可能性を促進し、現代生活に不可欠です。炭素排出量を削減し、信頼性の高いエネルギーアクセスを確保する上で重要な役割を果たします。プレート熱交換器は、発電所の熱伝達を最適化することでエネルギー効率を向上させるため、この分野において不可欠です。コンパクトな設計と高効率により、エネルギー消費量と運用コストを削減し、持続可能な熱管理をサポートします。電力産業とプレート熱交換器は、グローバルなエネルギーソリューションを推進し、よりグリーンな未来を実現するための鍵となります。
