広いギャップ溶接されたプレート熱交換器
証明書 ： ASME 、 NB 、セリウム、 BV 、 SGS 等。
専門家のアドバイスを探していますか ？経験豊富なエンジニアがお手伝いします。お客様のニーズに合わせて設計された当社の熱交換器とコンポーネントサービスの詳細をご覧ください。
お問い合わせ
製品詳細
-

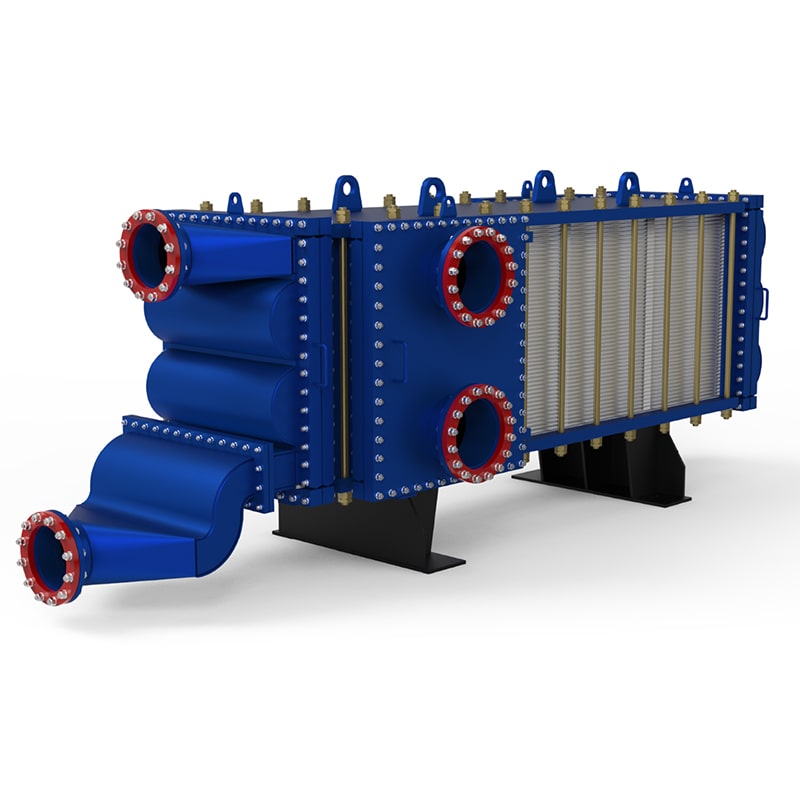

広ギャップ溶接プレート熱交換器とは何ですか ？
ワイドギャップ溶接プレート熱交換器 （WGPHE） は、完全溶接、ガスケットフリー構造を備えています。この革新的な設計は、同様の条件下での他の交換器タイプに比べて高い熱伝達効率と低圧降の利点を保持するだけでなく、特別に設計された広ギャップチャネルを通る流体の円滑な流れを保証します。「デッドゾーン」がないため、固体粒子や懸濁液の蓄積や閉塞を防止し、中断のない流体通過を容易にし、目詰まりの問題を効果的に排除します。 -

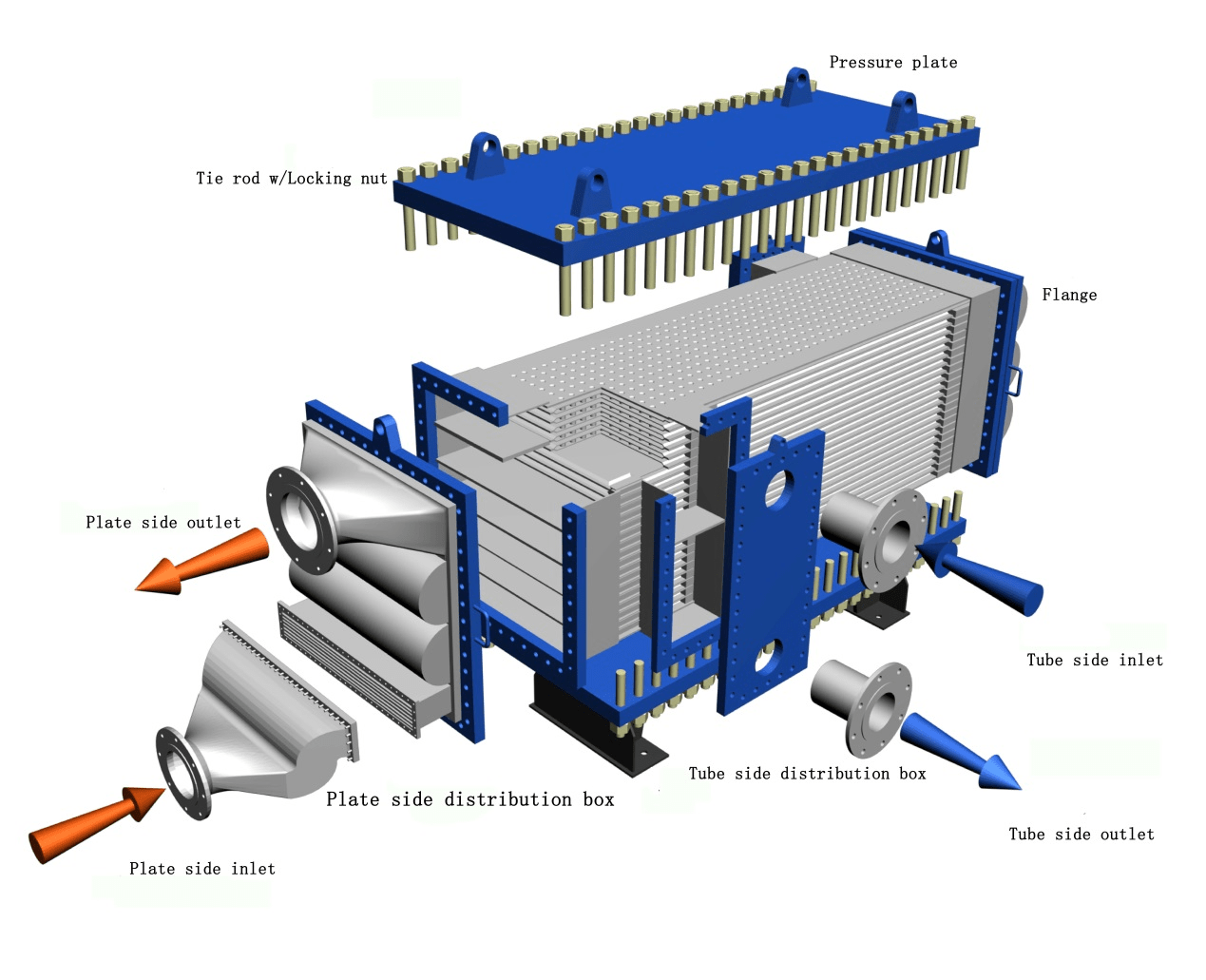

ワイドギャップ溶接プレート熱交換器はどのように構築されますか ？

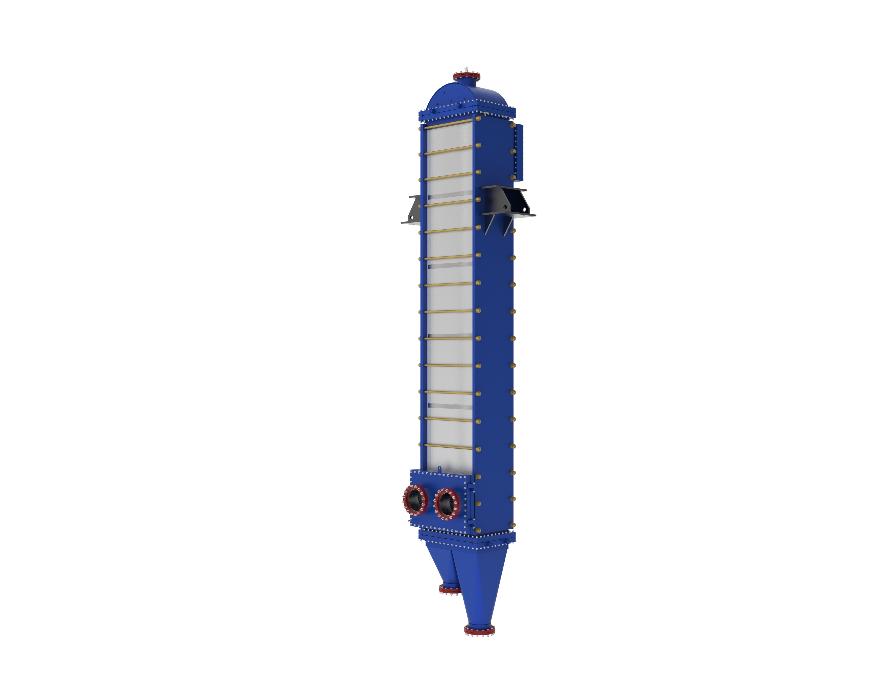

各流路は板を溶接して細心の注意を払って形成されます。正確に計算されたプレート数で構成されるプレートパックは、堅牢なフレーム内に安全に設置され、生産システムとのシームレスな統合が保証されます。この構成では、固体や高粘度懸濁液を含むものなどの困難な流体が、広いギャップチャネルを通って導かれます。これらのチャネルは、目詰まりを防止し、中断のない流れを容易にするように設計されています。一方、クリーンな流体は、優れた熱性能と動作信頼性のために最適化された反対側チャネルを通ってルーティングされます。この熱交換器は、水平および垂直の設置構成の両方で利用できます。垂直設計は、フットプリントの大幅な小型化、目詰まりに対する感受性の低減、圧力降下の低さなど、より多くの利点をもたらし、スペースに制約された環境や流量効率の向上を必要とするアプリケーションに最適な選択肢です。
製品の利点
-

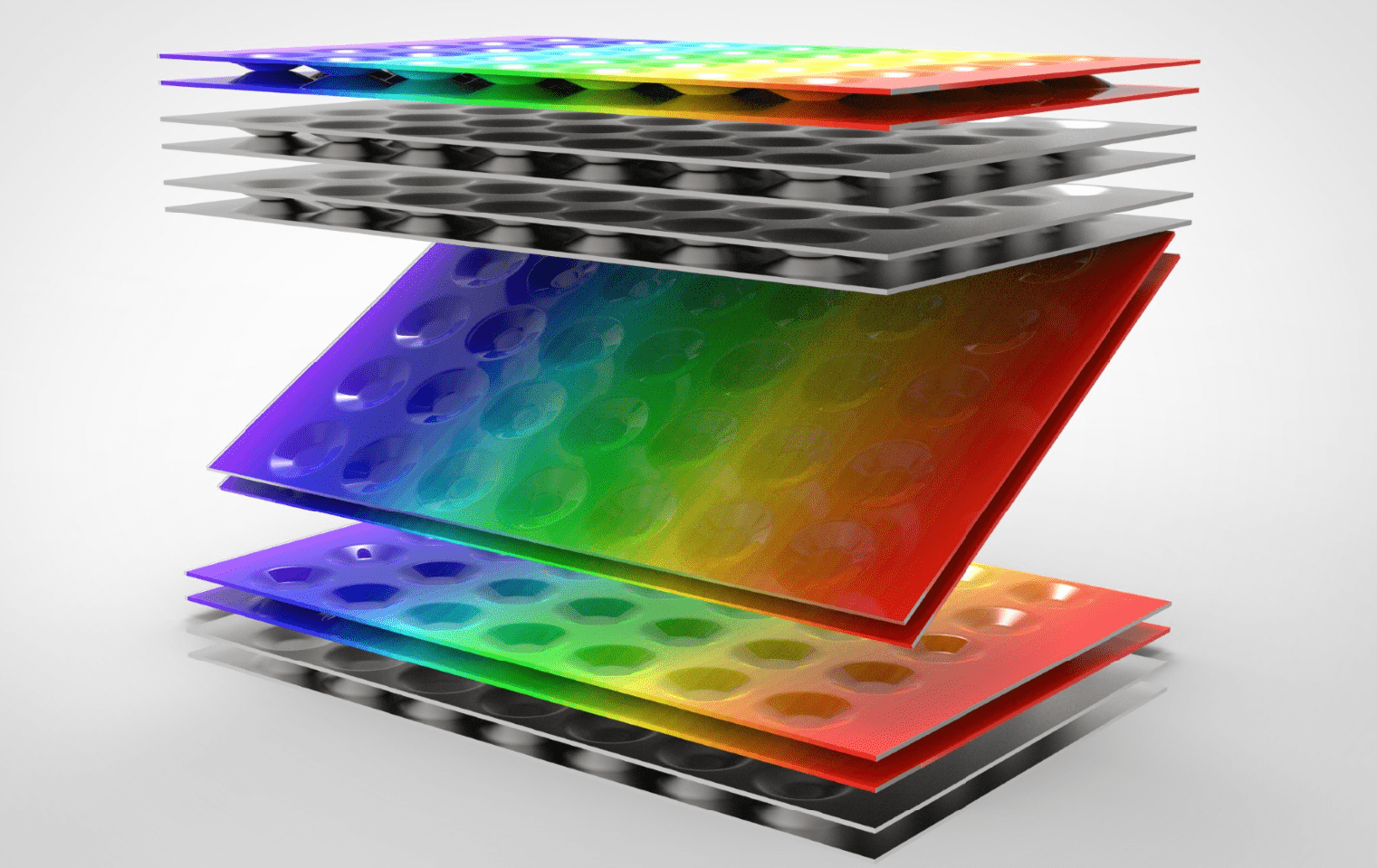

ワイドギャップチャンネル
ワイドギャップチャネルは、粘性流体や粒子を含んだ流体の処理に高効率を提供し、目詰まりを防止し、スムーズな流れを確保し、メンテナンスを低減し、最小限の圧力低下で最適な熱性能を維持します。オープン可能
ボルト接続は、 4 面すべてを開けることができるように設計され、簡単にアクセスし、汎用性があります。この機能により、設置、メンテナンス、点検プロセスにおける柔軟性と利便性を高めます。 -
高性能
プレート形状と流れダイナミクスのイノベーションは、世界の省エネ目標に沿って、エネルギー消費量を削減しながら熱効率をさらに向上させることを目指しています。完全溶接
ガスケットフリー構造により、高圧 · 高温環境での堅牢な動作が可能で、クリティカルな用途で耐漏れ性能を確保します。 -

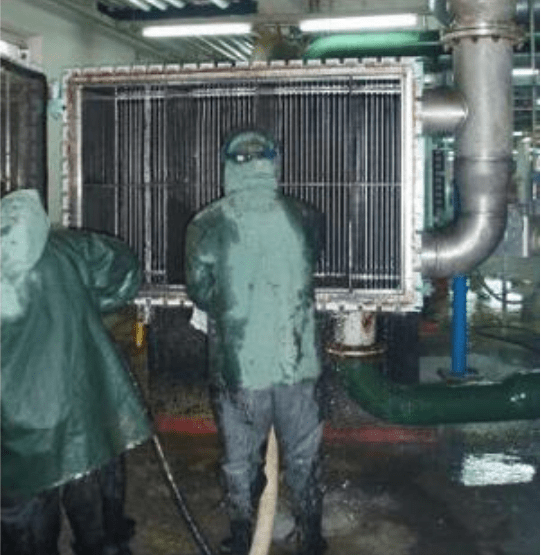

クリーニングが容易
アクセス可能な熱伝達チャネルを備えており、機械的洗浄、化学洗浄、超音波などの様々な方法で堆積物やスケールの効果的な除去を可能にします。耐久性
高品質の材料と精密溶接技術を利用して、過酷な動作条件に耐え、長期信頼性を確保するために構築されています。
製品パラメータ
| パラメータ項目 | パラメータ |
|---|---|
| マックス。エリア | 2000m2 |
| 設計温度 | ≤ 350 °C |
| 設計圧力 | 真空 ～ 35 バール |
| プレートの厚さ | 1.0— 2.5mm |
| チャンネルギャップ | 8 ～ 30mm |
設計 · 製造方法
広いギャップ溶接されたプレート熱交換器
熱設計
- 熱伝達効率 ： 表面積を最大化し、熱伝達率を向上させるためにプレート設計と間隔を最適化。
- 流れの配置：広ギャップチャネル、マルチパスカウンターフロー用に構成され、ブロックを回避し、スペースと性能のニーズに基づいて熱効率を向上させます。
- 圧力低下管理 ： 圧力低下を最小限に抑え、効率的な流体流れを確保し、エネルギー消費を削減するように設計されています。
材料の選択
- ステンレス鋼 ： 優れた耐食性と耐久性を提供し、幅広いアプリケーションに適しています。
- 二重ステンレス鋼 ： 粒子による高度な浸食環境に最適で、優れた硬度と長寿命を提供します。
- ヘステロイ ： 酸性環境、塩化物が豊富な媒体、高温などの非常に腐食性の高い条件で使用されます。
溶接 · 組立技術
- 精密溶接 ： モジュール間のシームレスな接続を保証し、漏れを防止し、構造的整合性を維持します。
- 自動組立 ： 高度な製造技術を利用し、一貫した品質と迅速な生産を実現します。
広ギャップ溶接プレート熱交換器の応用
複雑な産業用流体処理に効率的で信頼性の高いソリューションを提供することで、これらの熱交換器は、多様なセクターでスムーズで継続的な生産プロセスを維持する上で重要な役割を果たします。
-

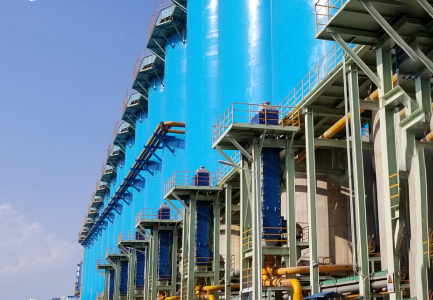

冶金産業用熱交換ソリューション冶金産業は原材料生産にとって重要な部門であり、しばしば「産業のバックボーン」と呼ばれる。一般的に、鉄や鉄鋼の生産を含む鉄冶金と、銅、アルミニウム、鉛、亜鉛、ニッケル、金などの金属の加工を含む非鉄冶金に分けられます。 -
化学産業のための熱交換ソリューション化学産業は高度な技術分野であり、専門的な設計、精密製造、厳格な品質管理を組み合わせて多様なプロセス需要を満たしています。プレート熱交換器は、加熱、冷却、凝縮、蒸発に効率的な熱伝達を提供するため、この分野に不可欠です。コンパクトな設計、高い熱効率、過酷な条件への適応性により、スムーズな運転、エネルギー消費量の削減、持続可能性の目標をサポートします。 -

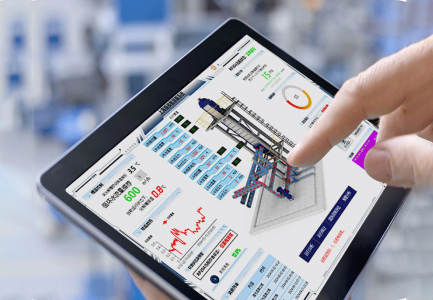

「スマートアイ」 — 熱交換器用インテリジェントガーディアンエキスパート工業生産において、熱交換器の安定した動作は、生産効率とエネルギー安全保障に直接関係しています。世界有数の熱交換器メーカーとして、上海プレート熱交換器は「スマートアイ」デジタル監視システムの先駆者です。人工知能、エッジコンピューティング、デジタルツイン技術を中心としたこのシステムは、世界中のお客様にフルライフサイクルのインテリジェントな運用およびメンテナンスソリューションを提供し、すべての熱交換器が永続的な活力を維持します。
